Betaflight позволяет выводить на OSD показатель LQ (Link Quality, Качество связи) системы Crossfire. Этот показатель основан на соотношении успешно переданных и полученных пакетов. Это рекомендуемый индикатор производительности вместо RSSI благодаря общей мощности сигнала оборудования Crossfire.
LQ vs RSSI: LQ точнее отражает реальное качество связи, чем RSSI, так как учитывает целостность передачи данных.
Для Betaflight 4.1 и новее (нативная поддержка Crossfire LQ и RSSI в dBm):
- Настройте полетный контроллер на использование протокола CRSF

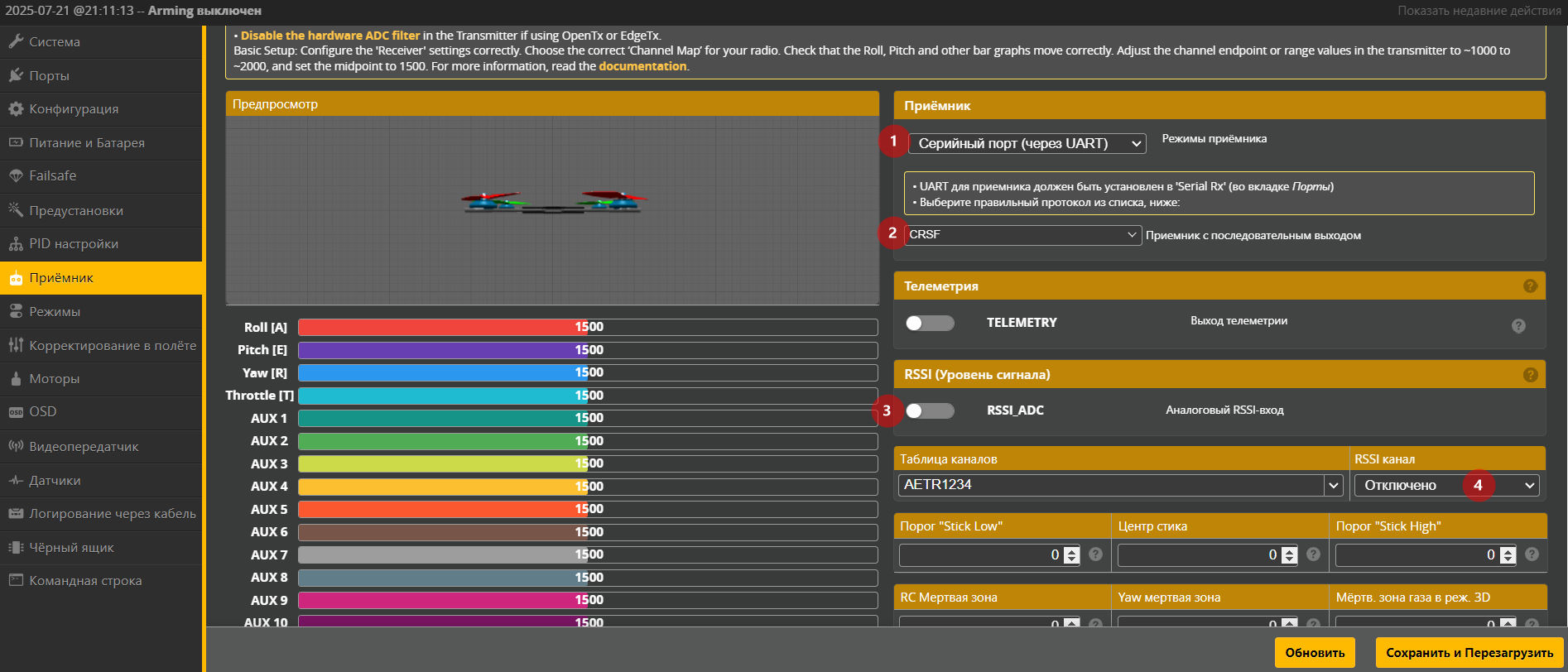

- На вкладке Receiver (Приемник):
- Выберите последовательный приемник (serial-based receiver)
- Установите протокол CRSF
- Убедитесь, что RSSI_ADC отключен
- Убедитесь, что RSSI Channel отключен

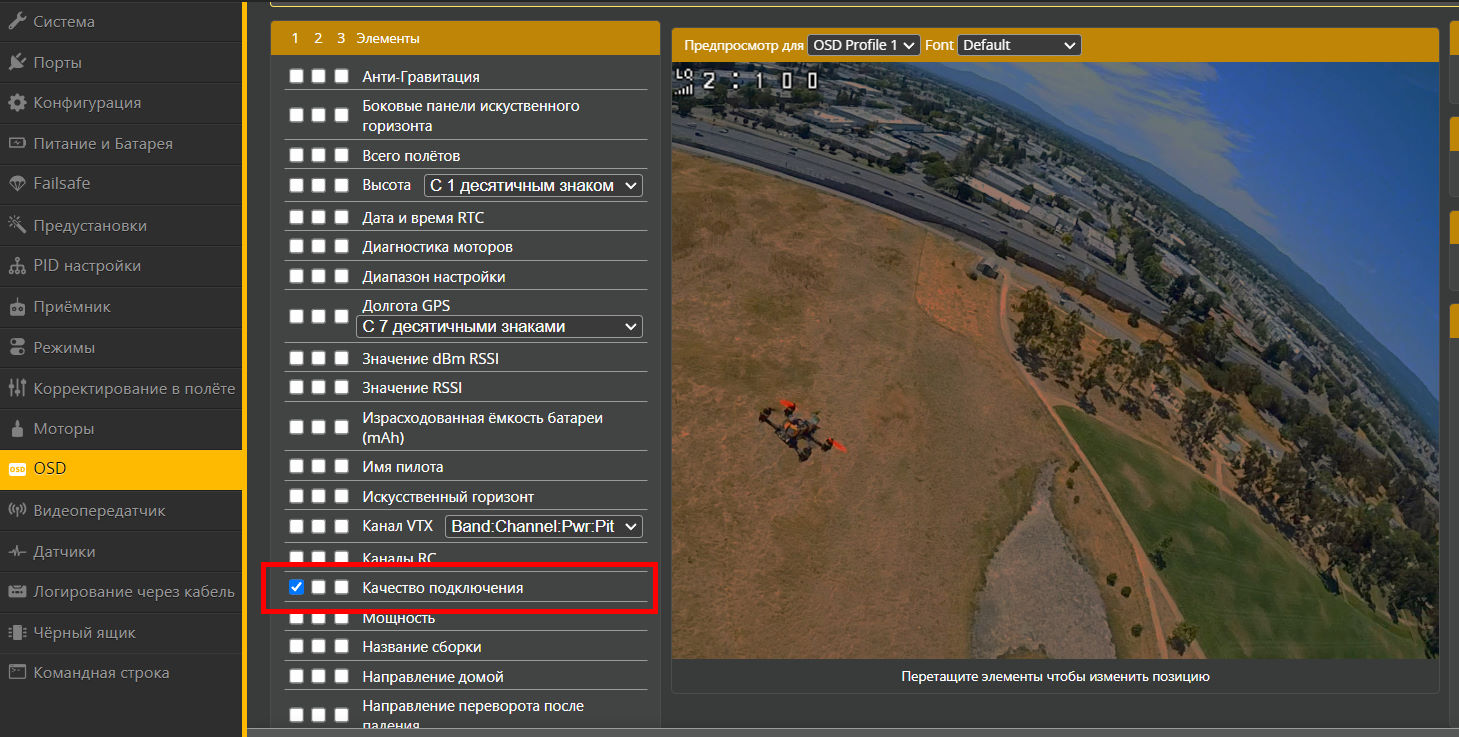

- В меню OSD:
- Выберите элемент LQ для отображения
Для Betaflight 4.0 и более ранних версий:
1. Настройте приемник Crossfire для передачи LQ на свободный RC-канал с помощью:
- OLED-меню приемника Crossfire
- Или Lua-скрипта
2. На вкладке Configuration (Конфигурация):
- Выберите последовательный приемник
- Установите протокол CRSF
- Убедитесь, что RSSI_ADC отключен
3. На вкладке Receiver (Приемник):
- Установите RSSI Channel на соответствующий AUX-канал (номер канала - 4)
4. В меню OSD:
- Активируйте и разместите элемент RSSI
Важно: В ранних версиях элемент OSD будет называться RSSI, но фактически будет отображать значение LQ от Crossfire.
