AM32 Настройка регуляторов оборотов двигателей (ESC)

1. Цели статьи

• Понять назначение каждого параметра конфигуратора AM32 на техническом уровне.
• Уметь безопасно подключать, читать и сохранять конфигурацию ESC.
• Знать, какие параметры критически важны для безопасности аппарата и аккумулятора.
• Уметь обновлять прошивку ESC, создавать резервные копии и восстанавливать конфигурацию.
• Различать типичные ошибки настройки и знать, как их устранить.

2. Глоссарий и архитектура ESC

ESC (Electronic Speed Controller, регулятор оборотов) — электронное устройство, которое принимает цифровую или аналоговую команду от полётного контроллера (FC) и преобразует её в управляющие импульсы на трёх фазных обмотках бесколлекторного двигателя (BLDC). Внутри ESC стоят шесть силовых транзисторов (MOSFET), образующих трёхфазный мост, и микроконтроллер, который управляет их переключением согласно алгоритму, заложенному в прошивку.

AM32 — открытая (open-source) прошивка для ESC на 32-битных ARM-микроконтроллерах (STM32, GD32, AT32). Является свободной альтернативой проприетарной BLHeli_32, поддержка которой прекращена. Позволяет производителям не платить лицензионные сборы, что делает AM32-совместимые регуляторы доступнее по цене.

Протоколы связи FC → ESC

Протокол определяет, как полётный контроллер передаёт команды на ESC. Правильный выбор протокола критичен для точности управления и отсутствия помех.

# Структура пакета DShot600
Биты 15–5  : значение газа   [0 .. 2047]
Бит  4     : телеметрия      [0 | 1]
Биты 3–0   : CRC             [0x0 .. 0xF]

# Формула CRC:
CRC = (value ^ (value >> 4) ^ (value >> 8)) & 0x0F

# Примеры значений газа:
0     → мотор остановлен
48    → минимальный газ (idle)
2047  → 100% газа

Внутренняя архитектура ESC

Внутри ESC работают три взаимосвязанных слоя: силовой каскад (6 MOSFET в трёхфазном мосту), логический контроллер (ARM-MCU с прошивкой AM32) и драйверы затворов (управляют MOSFET согласно командам MCU). Алгоритм трапециевидной коммутации переключает фазы ступенчато; синусоидальный — плавно, что важно на малых оборотах.

# Упрощённая схема трёхфазного моста ESC
               БАТАРЕЯ (+)
                   |
         ┌─────────┼─────────┐
       [Q1]      [Q3]      [Q5]   ← верхние MOSFET (high-side)
         |         |         |
        Фаза A   Фаза B   Фаза C  → к обмоткам мотора
         |         |         |
       [Q2]      [Q4]      [Q6]   ← нижние MOSFET (low-side)
         └─────────┴─────────┘
               БАТАРЕЯ (-)

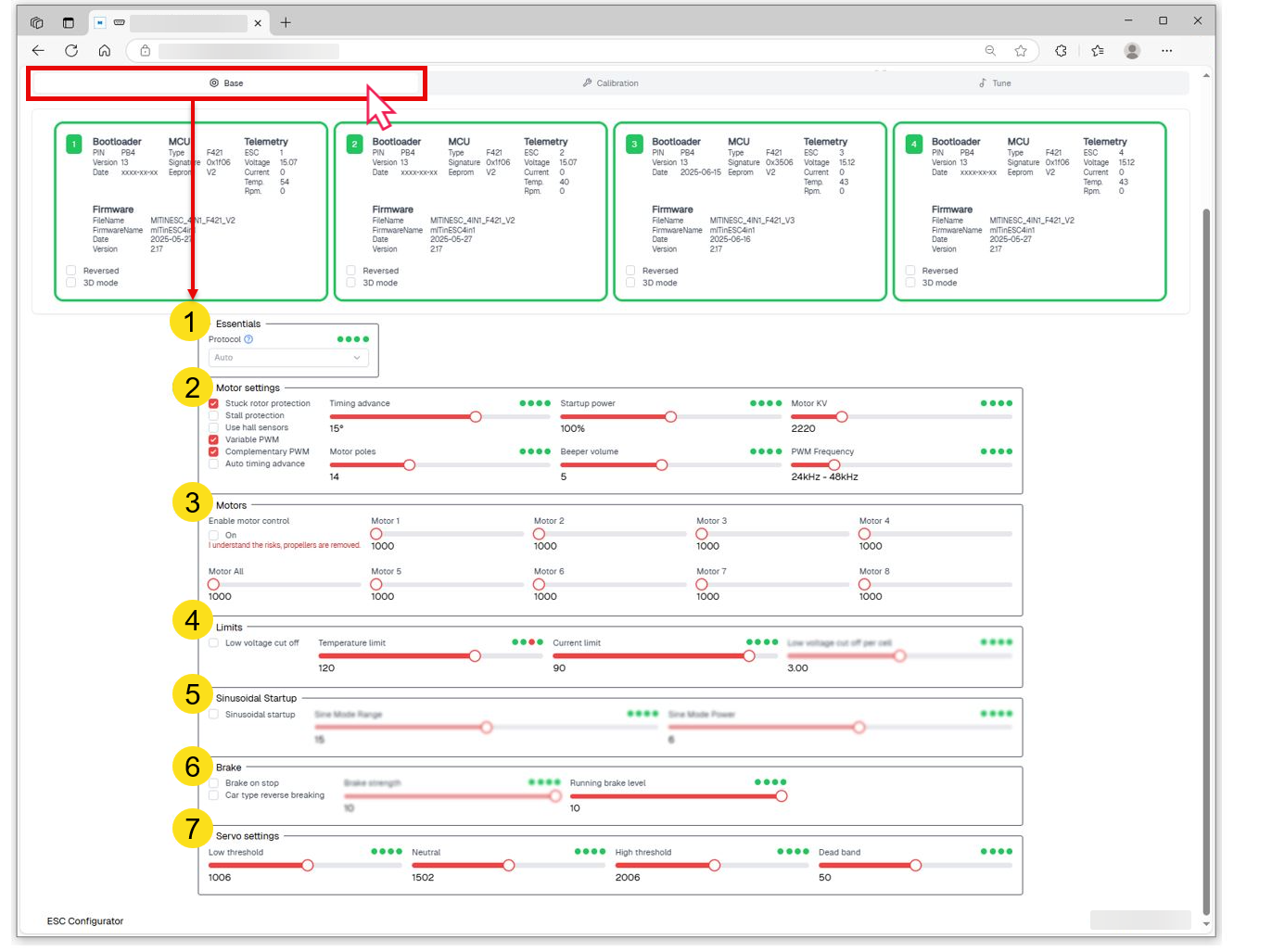

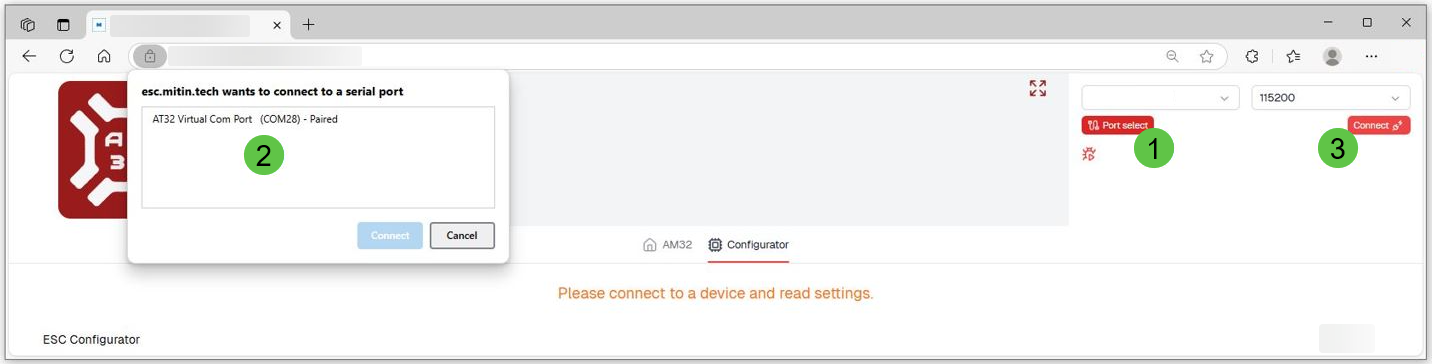

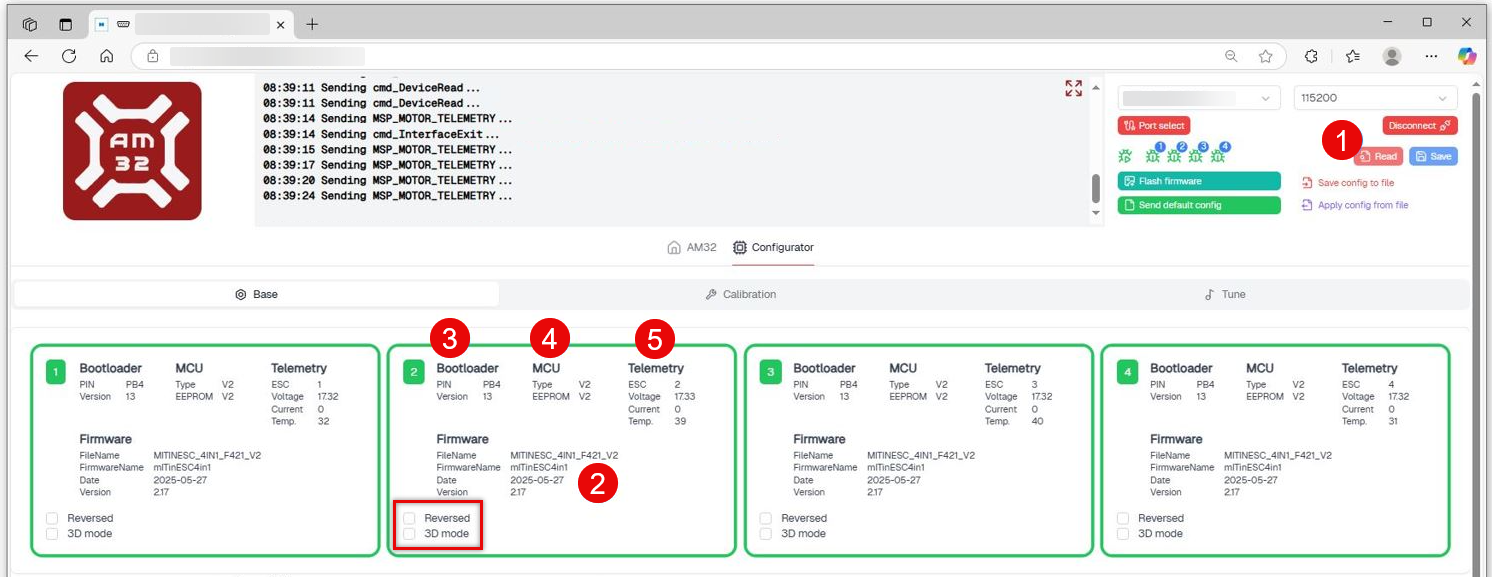

4. Основные параметры двигателя (Motor Settings)

Essentials — протокол обмена

Параметр Essentials задаёт протокол связи FC → ESC. При значении auto ESC при включении прослушивает входной сигнал и автоматически определяет протокол. Это рекомендуемый вариант для большинства сборок.

# Алгоритм auto-определения протокола при старте ESC
1. ESC подаёт питание → ждёт сигнал на входе
2. Если сигнал аналоговый (1000–2000 мкс) → режим Servo PWM
3. Если сигнал цифровой 600 кбит/с       → режим DShot 600
4. Если сигнал цифровой 300 кбит/с       → режим DShot 300

# Рекомендация: оставить auto
# Ручное задание — только при отладке конкретных проблем совместимости

Motor Settings — все параметры

# Расчёт угла Timing Advance из значения параметра
угол_градусов = значение_параметра × 7.5

# Примеры:
значение 1 → 7.5°   (минимальный нагрев, меньше мощности)
значение 2 → 15.0°  (по умолчанию, рекомендуется)
значение 4 → 30.0°  (максимальная мощность, высокий нагрев)

# Расчёт механических оборотов из eRPM:
RPM_механические = eRPM / (Motor_Poles / 2)

# Пример: мотор 14 полюсов, eRPM = 70 000
RPM = 70000 / 7 = 10 000 об/мин

Motors — Тестовый запуск двигателей

Интерфейс позволяет тестово запустить каждый мотор прямо из конфигуратора для проверки направления вращения и работоспособности.

Типичные ошибки настройки мотора

5. Защита, синусоидальный запуск и сервосигнал

Limits — защитные ограничения

Секция Limits защищает аккумулятор, ESC и мотор от работы за пределами допустимых электрических и тепловых параметров. Отключение защит допустимо только в диагностических целях на стенде.

Sinusoidal Startup — синусоидальный запуск

В стандартном режиме ESC определяет положение ротора по Back-EMF. На очень малых оборотах Back-EMF слишком мал для надёжного определения положения ротора, что приводит к рывкам или отказу старта. Синусоидальный режим решает это: вместо ступенчатого переключения фаз ESC формирует плавную синусоидальную форму напряжения, обеспечивая стабильный крутящий момент с нуля.

Brake — торможение при сбросе газа

При включённом Brake on Stop ESC активно тормозит мотор при нулевом газе — подаёт тормозной ток на обмотки. При отключённом — мотор выбегает по инерции (freewheel). Для FPV-квадрокоптеров торможение критично: без него аппарат медленно реагирует на резкий сброс газа. Для крейсерских платформ можно отключить для снижения нагрева ESC.

Servo Settings — настройки сервосигнала

# Расчёт пороговых значений PWM (мкс)
Low Threshold  (мкс) = (параметр × 2) + 750
High Threshold (мкс) = (параметр × 2) + 1750
Neutral        (мкс) = 1374 + параметр

# Примеры при значении параметра = 128:
Low  Threshold = (128 × 2) + 750  = 1006 мкс
High Threshold = (128 × 2) + 1750 = 2006 мкс
Neutral        = 1374 + 128       = 1502 мкс

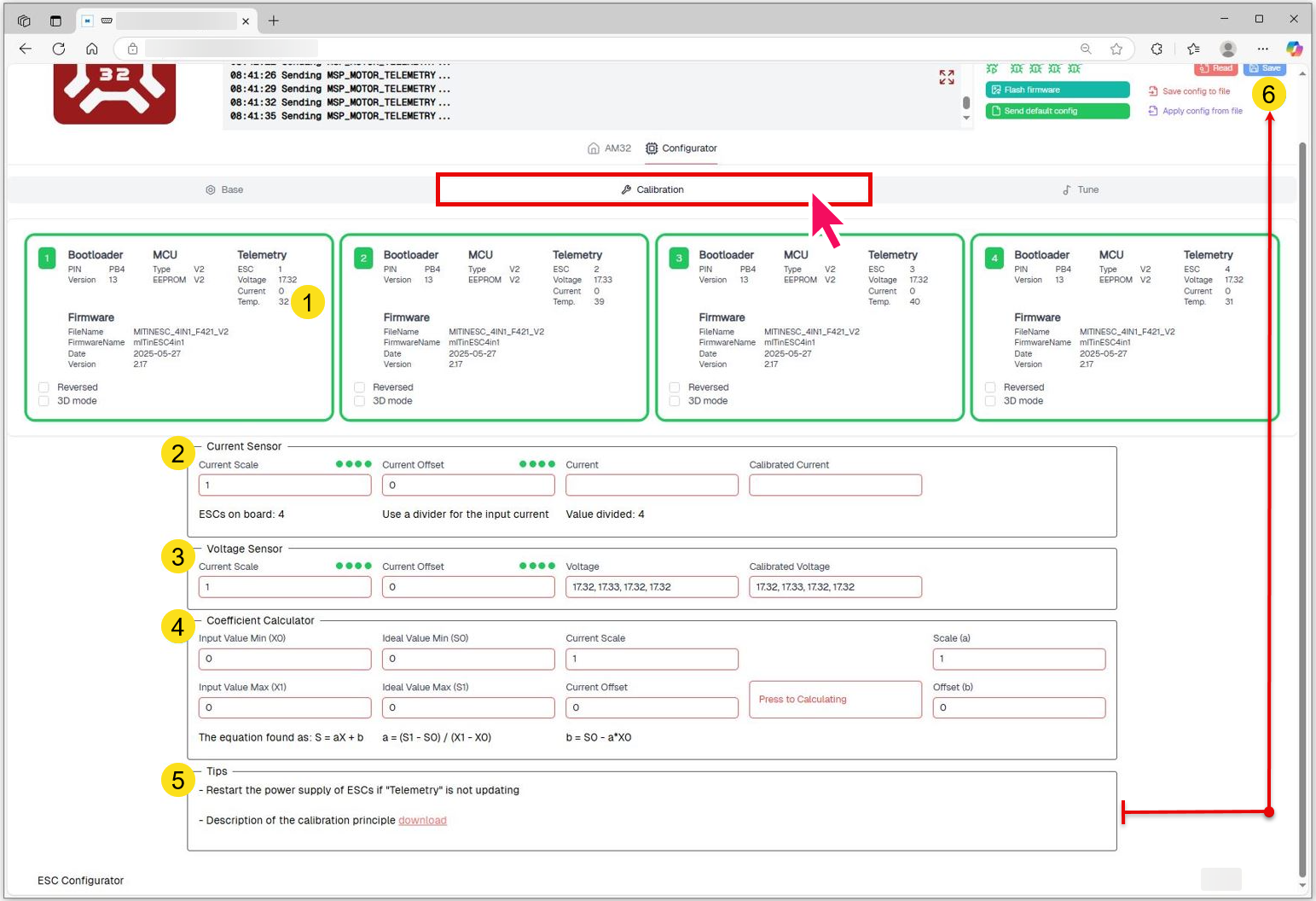

Калибровка датчиков

Секция Calibration содержит инструменты точной настройки датчиков тока и напряжения. Без калибровки показания телеметрии могут значительно отличаться от реальных значений.

Типичные ошибки

6. Прошивка, сброс и резервное копирование

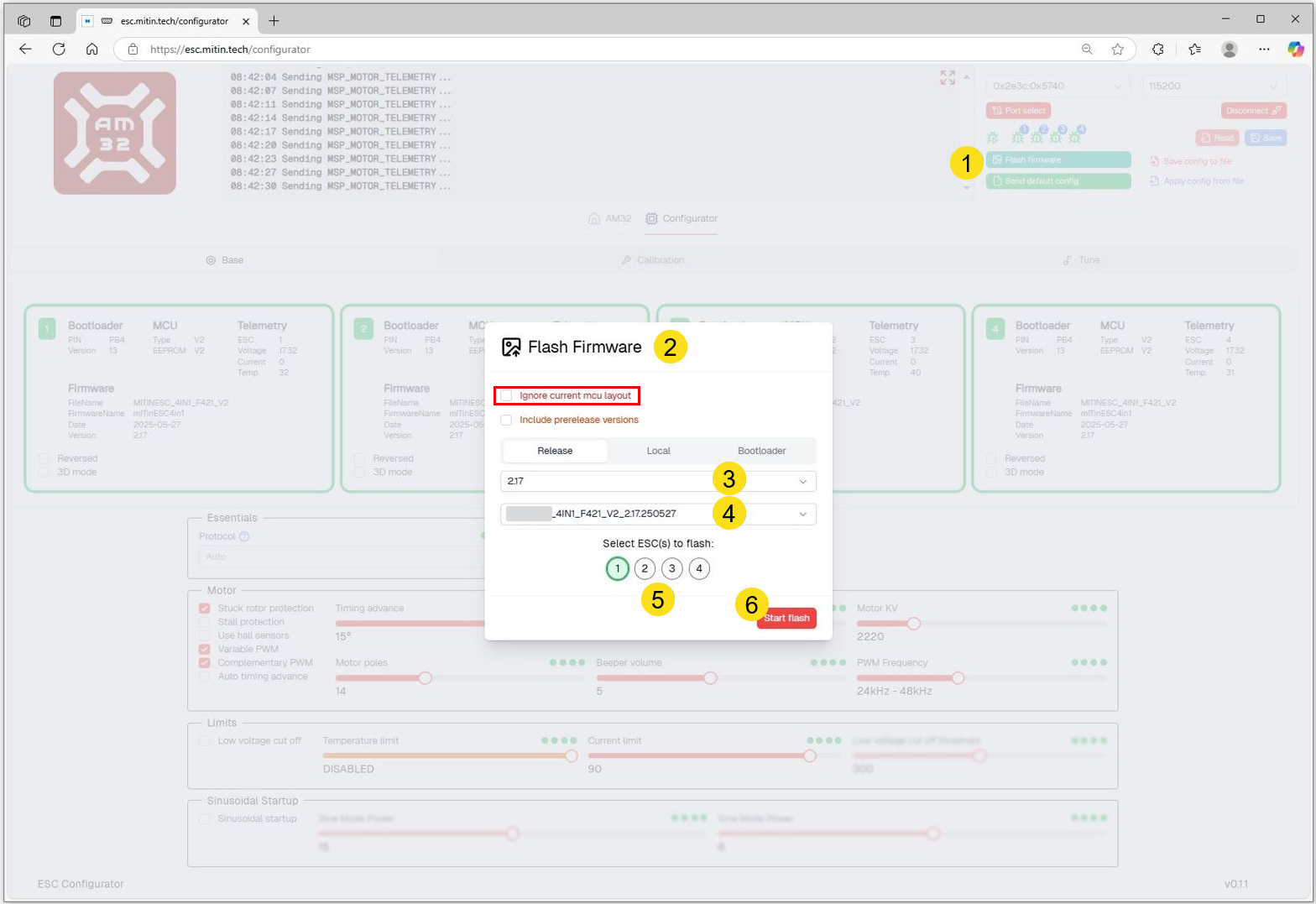

Обновление прошивки (Flash Firmware)

Обновление прошивки исправляет ошибки, добавляет новые функции и улучшает производительность. Рекомендуется проверять наличие обновлений перед каждым ответственным применением аппарата.

1. Нажмите «Flash Firmware» — откроется окно обновления.
2. Отобразится текущая версия прошивки.
3. Выберите нужную версию прошивки из списка. Если ESC не определяется автоматически, можно поставить галочку «Ignore current MCU layout», найти ESC вручную и продолжить прошивку.
4. Отметьте галочками те ESC, которые нужно прошить.
5. Нажмите «Start Flash» для запуска.
6. При необходимости можно загрузить файл прошивки с локального компьютера.

Первичная прошивка через программатор

Для установки AM32 на «чистый» ESC сначала необходимо установить загрузчик / bootloader через программатор ST-LINK, GD-LINK, CMSIS-DAP или AT-LINK. bootloaders

После установки загрузчика можно установить основную прошивку либо с помощью инструментов для настройки и полетного контроллера Betaflight (Passthrough), либо напрямую, подключив USB-адаптер с последовательным интерфейсом (one wire).

# Процедура первичной прошивки bootloader (STM32, пример)
1. Определить тип MCU по маркировке чипа на плате ESC
2. Скачать bootloader: github.com/am32-firmware/AM32 → bootloader/
3. Подключить ST-LINK к площадкам ESC: CLK, DIO, GND (3 точки)
4. Открыть STM32CubeProgrammer → выбрать ST-LINK
5. Записать .hex файл bootloader
6. Отключить программатор
7. Подключить ESC через FC → открыть конфигуратор → Flash Firmware

Сброс настроек (Send Default Config)

Возвращает все параметры к заводским значениям. Обязательно выполнять при изменении версии EEPROM или при необходимости начать настройку с нуля.

Сохранение и загрузка конфигурации

# Сохранение конфигурации (Save config to file)
1. Убедиться: настройки считаны (Read выполнен)
2. Нажать Save config to file
3. Выбрать ESC → Download
4. Файл сохраняется в формате JSON
5. Рекомендуемое имя: drone_<имя>_<дата>.json
   Пример: race_quad_v2_2025-06-14.json

# Загрузка конфигурации (Apply config from file)
1. Нажать Apply config from file
2. Выбрать файл .json
3. Проверить совместимость версий EEPROM
4. Отметить целевые ESC → Apply
5. Нажать Save для записи в EEPROM

Типичные ошибки

7. Практика: типовые задачи (с решениями)

Диагностика и первичная настройка

# Исходные данные:
Маркировка: 2306 2450KV, магниты: 14 штук

# Решение:
Motor Poles = 14  (считаем магниты на роторе = количество полюсов)

# Motor KV → выбираем ближайшее значение с шагом 40 KV:
2450 KV → ближайшее значение параметра:
значение = (2450 - 0) / 40 ≈ 61 → вводим 61 (соответствует 2440 KV)

# Проверка максимальных оборотов (теоретически, без нагрузки):
# Батарея 4S = 4 × 3,7 В = 14,8 В (номинал)
# RPM_max = KV × V = 2450 × 14,8 = 36 260 об/мин

# Ответ:
Motor KV    = 61  (≈ 2440 KV)
Motor Poles = 14

# Формулы:
Low  Threshold (мкс) = (параметр × 2) + 750
High Threshold (мкс) = (параметр × 2) + 1750

# Обратный расчёт (из мкс → параметр):
параметр_low  = (мкс_low  - 750)  / 2
параметр_high = (мкс_high - 1750) / 2

# Решение для 1020–1980 мкс:
параметр_low  = (1020 - 750)  / 2 = 270 / 2 = 135
параметр_high = (1980 - 1750) / 2 = 230 / 2 = 115

# Ответ:
Low Threshold  = 135  (→ 1020 мкс)
High Threshold = 115  (→ 1980 мкс)

# Диагноз: канал телеметрии не инициализировался при старте

# Причина: телеметрия инициализируется только при подаче питания.
# Если питание было подано до установления соединения —
# канал может не активироваться корректно.

# Последовательность устранения:
1. НЕ отключать USB (оставить соединение с FC активным)
2. Отключить аккумулятор от аппарата
3. Подождать 3–5 секунд (ESC полностью обесточивается)
4. Подключить аккумулятор снова
5. В конфигураторе нажать Read
6. Проверить обновление телеметрии

# Если не помогло:
7. Проверить, подключён ли телеметрийный провод ESC к FC
8. Убедиться, что в Betaflight включена функция ESC Telemetry
   (Configuration → ESC/Motor Features → ESC Telemetry)

Продвинутые сценарии

# Исходные данные:
Motor: 4114 400KV, Poles: 12, Props: 15", Battery: 6S

# Проблема: стандартный трапециевидный старт не справляется
# с высокой инерцией тяжёлого пропеллера

# Рекомендуемая конфигурация:
Motor KV           = 10  (400 / 40 = 10)
Motor Poles        = 12
Sinusoidal Startup = Вкл.
Sine Mode Range    = 30   (долгий синусоидальный режим)
Sine Mode Power    = 4    (начать с 4, не выше 5)
Startup Power      = 110% (чуть выше нормы для тяжёлой нагрузки)
Timing Advance     = 2 (15°) → при стабильной работе можно снизить до 1 (7.5°)
Temperature Limit  = 80°C  (жёсткий контроль нагрева)
Variable PWM       = Вкл.
Complementary PWM  = Вкл.
PWM Frequency      = 16 кГц  (снижение нагрева MOSFET)

# Алгоритм проверки:
# 1. Установить конфигурацию → Save
# 2. Запустить мотор от 0 до 10% газа медленно
# 3. Контролировать температуру ESC через телеметрию
# 4. При перегреве → снизить Sine Mode Power на 1
# 5. При рывке при старте → увеличить Sine Mode Power на 1

# Ситуация: частично перезаписанная прошивка, ESC не загружается

# Диагностика:
# Bootloader обычно выживает при прерывании (он в защищённой области).
# Если bootloader цел → ESC может войти в режим ожидания прошивки.

# Шаг 1: Попробовать восстановление через конфигуратор
1. Открыть Flash Firmware
2. Установить галочку "Ignore current MCU layout"
3. Вручную выбрать модель ESC из списка
4. Нажать Start Flash → иногда ESC в режиме bootloader ещё отвечает

# Шаг 2: Если конфигуратор не помогает → программатор
1. Определить тип MCU (STM32/GD32/AT32)
2. Подключить программатор к площадкам CLK, DIO, GND
3. Прочитать текущее содержимое flash (проверить состояние)
4. Если bootloader цел → записать только основную прошивку AM32
5. Если bootloader повреждён → записать bootloader, затем прошивку

# Шаг 3: После восстановления
1. Подключить ESC через конфигуратор
2. Выполнить Send Default Config
3. Настроить параметры (или загрузить из резервной копии)

8. Чек‑лист самопроверки знаний

Отметьте пункты, которые вы действительно понимаете и можете применить без подсказок. Рекомендуется заполнять после первой самостоятельной настройки реального аппарата.
