1. Цели урока

Продолжительность урока — три часа: один час теории и два часа практики. После урока слушатель:

• получает время в микросекундах от аппаратного таймера и правильно вычисляет интервалы при переполнении;
• объясняет разницу между кооперативной и вытесняющей многозадачностью;
• реализует планировщик задач с приоритетами, статистикой опозданий и замером загрузки процессора;
• проверяет планировщик тестами на модельном времени;
• объясняет, почему длительная задача с низким приоритетом нарушает частоту задачи с высоким приоритетом.

2. Термины и сокращения

3. Системное время

В STM32F405 есть три источника для отсчёта времени. Для BeeFC выбран таймер TIM5: он 32-битный и отсчитывает микросекунды без участия процессора.

Файл hal/stm32f4/time_stm32.c

void time_init(void)
{
    RCC-＞APB1ENR |= RCC_APB1ENR_TIM5EN;
    (void)RCC-＞APB1ENR;
    /* Шина APB1 работает на 42 МГц с делителем 4, поэтому таймеры
     * этой шины тактируются удвоенной частотой — 84 МГц. */
    TIM5-＞PSC = 84u - 1u;            /* 84 МГц / 84 = 1 МГц: один отсчёт — 1 мкс */
    TIM5-＞ARR = 0xFFFFFFFFu;         /* полный 32-битный диапазон: около 71,6 минуты */
    TIM5-＞EGR = TIM_EGR_UG;          /* загрузить PSC немедленно */
    TIM5-＞CR1 = TIM_CR1_CEN;
}

uint32_t micros(void)
{
    return TIM5-＞CNT;
}

Интервалы при переполнении

Через 71,6 минуты счётчик переходит через ноль. Интервал между двумя показаниями вычисляется вычитанием беззнаковых 32-битных чисел, и результат остаётся верным при переходе через ноль, потому что вычитание выполняется по модулю \( 2^{32} \).

\( (5 - 4294967291) \bmod 2^{32} = 10 \)

Поэтому в BeeFC время всегда сравнивается через разность: now - start ＞= period. Сравнение моментов времени напрямую, например now ＞= deadline, при переходе через ноль даёт ошибку.

4. Многозадачность без операционной системы

Цикл управления должен выполняться строго периодически, а остальные задачи — когда найдётся время. Задачу распределения времени решает либо операционная система реального времени, либо собственный планировщик прошивки.

Кооперативный планировщик прост и полностью предсказуем: задача никогда не прерывается другой задачей, поэтому общие данные задач не нуждаются в защите. Цена простоты — задача должна сама быстро возвращать управление.

5. Устройство планировщика BeeFC

Задача описывается структурой с указателем на функцию, периодом и приоритетом. Статистику заполняет сам планировщик.

Файл core/sched.h

typedef uint32_t (*sched_clock_t)(void);   /* источник времени, мкс */
typedef void     (*task_fn_t)(uint32_t now_us);

typedef struct {
    const char *name;
    task_fn_t   fn;
    uint32_t    period_us;
    uint8_t     priority;        /* больше — важнее */
    /* статистика, заполняется планировщиком */
    uint32_t    last_start_us;
    uint32_t    runs;
    uint32_t    late;            /* запусков с опозданием больше периода */
    uint32_t    max_exec_us;
} task_t;

typedef struct {
    task_t       *tasks;
    uint8_t       count;
    sched_clock_t clock;
    uint32_t      busy_us;       /* время в задачах за окно измерения */
    uint32_t      window_start_us;
    uint8_t       load_percent;  /* загрузка процессора за прошлое окно */
} sched_t;

void sched_init(sched_t *s, task_t *tasks, uint8_t count, sched_clock_t clock);
bool sched_run_once(sched_t *s);   /* true — какая-то задача выполнена */

За один вызов sched_run_once планировщик выбирает среди задач, у которых наступил срок, задачу с наибольшим приоритетом и выполняет её. Время следующего запуска отсчитывается от предыдущего срока, а не от фактического момента запуска. Благодаря этому небольшие задержки не накапливаются, и средняя частота задачи остаётся точной.

Файл core/sched.c

bool sched_run_once(sched_t *s)
{
    uint32_t now = s-＞clock();
    task_t *best = 0;
    uint32_t best_overdue = 0;

    for (uint8_t i = 0; i != s-＞count; i++) {
        task_t *t = &s-＞tasks[i];
        uint32_t age = now - t-＞last_start_us;      /* верно и при переполнении */
        if (age ＜ t-＞period_us) continue;           /* задаче ещё рано */
        uint32_t overdue = age - t-＞period_us;
        if (!best || t-＞priority ＞ best-＞priority ||
            (t-＞priority == best-＞priority && overdue ＞ best_overdue)) {
            best = t;
            best_overdue = overdue;
        }
    }

    if (best) {
        if (best_overdue ＞= best-＞period_us) best-＞late++;
        /* Шаг по сетке периода сохраняет среднюю частоту задачи;
         * при большом опоздании сетка сбрасывается на текущее время. */
        best-＞last_start_us = (best_overdue ＞= best-＞period_us)
                                  ? now : best-＞last_start_us + best-＞period_us;
        best-＞fn(now);
        uint32_t exec = s-＞clock() - now;
        if (exec ＞ best-＞max_exec_us) best-＞max_exec_us = exec;
        best-＞runs++;
        s-＞busy_us += exec;
    }

    uint32_t window = s-＞clock() - s-＞window_start_us;
    if (window ＞= SCHED_WINDOW_US) {
        s-＞load_percent = (uint8_t)((100ull * s-＞busy_us) / window);
        s-＞busy_us = 0;
        s-＞window_start_us += window;
    }
    return best != 0;
}

Тест на модельном времени

Тест подставляет вместо аппаратного таймера функцию, которая возвращает значение переменной fake_now. Задачи в тесте увеличивают эту переменную на время своего выполнения. Так за доли секунды на компьютере моделируется секунда работы прошивки, включая переход счётчика через ноль.

Файл tests/unit/test_level1.c

void test_1khz_task_runs_1000_times_per_second(void)
{
    task_t tasks[] = {
        { .name = "pid",  .fn = task_fast, .period_us = 1000,  .priority = 10 },
        { .name = "slow", .fn = task_slow, .period_us = 10000, .priority = 1 },
    };
    sched_t s;
    calls_fast = calls_slow = 0;
    slow_cost_us = 200;                     /* медленная задача длится 200 мкс */
    fake_now = 0xFFF00000u;                 /* проверка перехода через 0 */
    sched_init(&s, tasks, 2, fake_clock);

    uint32_t start = fake_now;
    while (fake_now - start ＜= 1000000u)            /* одна секунда модельного времени */
        if (!sched_run_once(&s)) fake_now += 10;    /* холостой ход 10 мкс */
    TEST_ASSERT_UINT32_WITHIN(1, 1000, calls_fast);
    TEST_ASSERT_UINT32_WITHIN(1, 100, calls_slow);
    TEST_ASSERT_UINT32_WITHIN(1, 7, s.load_percent);    /* 5 % и 2 % */
    TEST_ASSERT_EQUAL_UINT32(0, tasks[0].late);
}

Задача ПИД выполняется 1000 раз в секунду по 50 мкс, то есть занимает 5 % времени. Медленная задача выполняется 100 раз в секунду по 200 мкс и занимает 2 %. Общая загрузка процессора составляет 7 %.

6. Опоздание задач

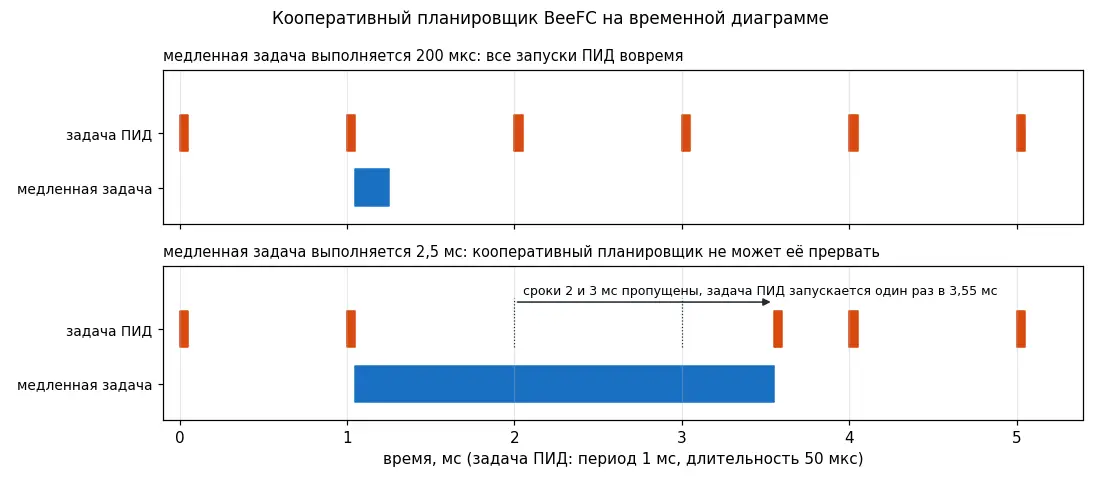

Что произойдёт, если медленная задача будет выполняться 2,5 мс при периоде задачи ПИД 1 мс? Кооперативный планировщик не может прервать задачу, поэтому задача ПИД будет ждать окончания медленной задачи, какой бы высокий приоритет у неё ни был.

Файл tests/unit/test_level1.c

void test_long_task_makes_fast_task_late(void)
{
    task_t tasks[] = {
        { .name = "pid",  .fn = task_fast, .period_us = 1000,  .priority = 10 },
        { .name = "slow", .fn = task_slow, .period_us = 10000, .priority = 1 },
    };
    sched_t s;
    calls_fast = calls_slow = 0;
    slow_cost_us = 2500;                    /* задача длиннее периода ПИД */
    fake_now = 0;
    sched_init(&s, tasks, 2, fake_clock);
    while (fake_now ＜= 1000000u)
        if (!sched_run_once(&s)) fake_now += 10;
    TEST_ASSERT_TRUE(tasks[0].late != 0);   /* приоритет не спасает: задачи не вытесняются */
    TEST_ASSERT_TRUE(calls_fast != 1000);
}

Существует четыре способа устранить опоздания.

1. Разделить длительную задачу на короткие шаги и выполнять по одному шагу за запуск.
2. Перенести ожидание на аппаратную часть: прямой доступ к памяти и прерывания (урок S7).
3. Запускать задачу, только если она успеет завершиться до следующего запуска задачи с высоким приоритетом.
4. Перенести цикл управления в обработчик прерывания, а планировщику оставить остальные задачи.

7. Практика

8. Как это сделано в больших прошивках

• В Betaflight таблица задач в файле tasks.c задаётся макросом DEFINE_TASK с именем, функцией, периодом и приоритетом. Задачи GYRO, FILTER и PID имеют приоритет TASK_PRIORITY_REALTIME, задача последовательных портов выполняется с частотой 100 Гц.
• Планировщик Betaflight в файле scheduler.c подстраивает свой такт под фактическую частоту прерываний гироскопа. Для каждой задачи он оценивает время выполнения в поле anticipatedExecutionTime и запускает задачу, только если она успевает до следующего цикла гироскопа. Это третий способ из списка выше.
• Если задача всё же опоздала настолько, что пропущен целый цикл гироскопа, Betaflight сдвигает расписание на целое число циклов. Комментарий в коде называет самую частую причину: обмен с конфигуратором по USB, длительность которого заранее неизвестна.
• В ArduPilot каждая строка таблицы задач содержит, кроме частоты, наибольшее допустимое время выполнения. Метод AP_Scheduler::run запускает задачу, только если оставшегося времени цикла хватает, и считает задачи, пропустившие два и более периода.
• В PX4 задачи распределены по очередям работ в файле WorkQueueManager.cpp, а время берётся из таймера высокого разрешения, интерфейс которого объявлен в drv_hrt.h.

9. Проверьте себя

1. Почему для системного времени выбран таймер TIM5, а не SysTick?
2. Почему интервал вычисляется как now - start, а не сравнением now ＞= deadline?
3. Почему следующий срок задачи отсчитывается от предыдущего срока, а не от момента фактического запуска?
4. Почему задача с высоким приоритетом опаздывает, если задача с низким приоритетом выполняется дольше её периода?
5. Как Betaflight избегает запуска задачи, которая не успеет до следующего цикла гироскопа?

10. Чек-лист самопроверки

• Тесты планировщика пройдены, в том числе при переходе времени через ноль
• На плате работают три задачи с заданными частотами
• Измерены период и джиттер задачи 1 кГц
• Прочитана загрузка процессора в отладчике
• Реализован бюджет времени, скрытый тест пройден

11. Источники

1. Справочное руководство RM0090, раздел 18, таймеры общего назначения TIM2–TIM5.
2. Планировщик Betaflight.
3. Планировщик ArduPilot.
4. Руководство разработчика PX4: архитектура.

12. Что дальше

• Следующий урок: S7. Последовательный порт, прямой доступ к памяти и консоль.
• Полный перечень уроков приведён в статье «Курс BeeFC: содержание уровня „Старт“».
