Ai-Thinker GP-02-Kit (GPS модуль). Почему Betaflight изначально может его не видеть.

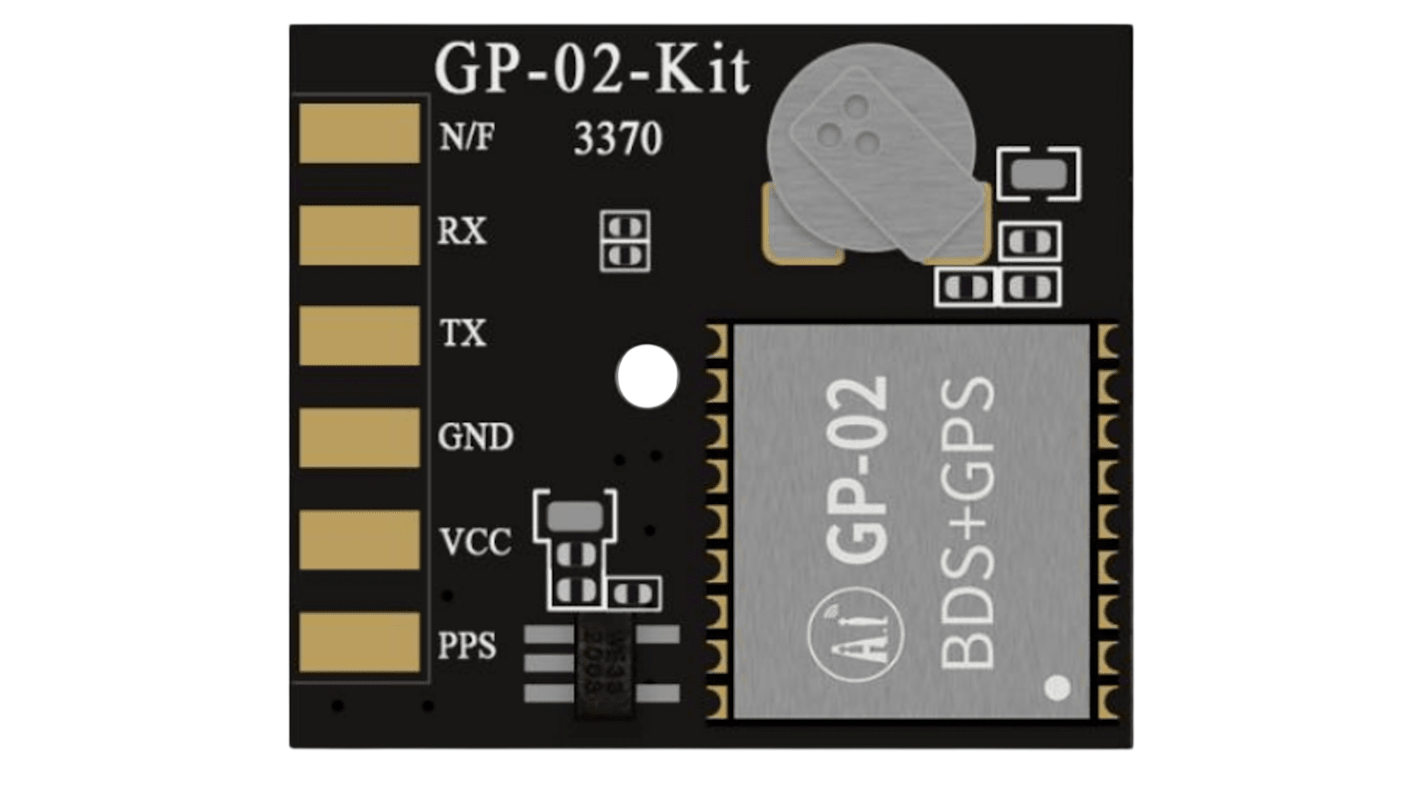

Ai-Thinker GP-02-Kit (плата разработки на чипе AT6558R).
Для Betaflight это важный момент: это не u-blox, модуль общается по UART и выдаёт NMEA, поэтому в Betaflight его часто “не видно”, если выбран протокол UBLOX или выставлен неверный baudrate.

Никакой “специальной активации” как у dev-модуля обычно не нужно — но есть пин выключения и есть типовые настройки, без которых Betaflight не поднимет GPS.

1) Что у GP-02-Kit “по умолчанию” (и почему BF его не видит)

По спецификации GP-02-Kit:

питание платы: 5V (пин VCC = 5V)
интерфейс: UART, протокол NMEA
пин N/F — это Shutdown control (для нормальной работы должен быть “high”, внутри есть подтяжка)

Типичный baudrate по умолчанию — 9600 bps.

2) Самая частая причина: в Betaflight выбран не тот протокол/скорость

Правильная базовая конфигурация для GP-02-Kit в Betaflight

Ports (Порты)
- Найдите UART, куда физически подключён GPS
- В колонке Sensor Input включите GPS именно на этом UART
- Поставьте baudrate 9600 (для начала фиксированно, не Auto)
Configuration (Конфигурация)
- Включите GPS feature (переключатель GPS)
GPS tab / GPS settings
- GPS Provider = NMEA (не UBLOX)

Почему лучше начать с 9600: для NMEA в Betaflight поддержка “минимальная” — прошивка фактически ставит порт FC на скорость, которую вы указали, и не пытается “угадать/переучить” скорость самого модуля. При несовпадении скоростей будет “тишина”.

3) Проверка “говорит ли модуль вообще” (быстрее всего)

Вариант A (через Betaflight): `gpspassthrough`

В CLI Betaflight выполните команду:

gpspassthrough

Если в CLI начинают сыпаться “кракозябры/строки” — это признак, что данные по UART идут (для NMEA вы увидите строки вида $GN...).

#
# gpspassthrough
04,82,238,38,0*6E
$GPGSV,3,2,12,06,26,314,31,09,18,246,30,17,11,262,30,19,18,292,29,0*60
$GPGSV,3,3,12,25,45,024,29,26,10,112,29,28,34,055,31,56,51,090,35,0*66
$BDGSV,1,1,00,0*74
$GNRMC,122815.000,A,5576.83163,N,03217.08118,E,86.68,29.22,070726,,,A,V*0C
...

Вариант B (напрямую): USB–TTL адаптер

Подключите GP-02-Kit к USB–TTL и откройте порт на 9600 — так обычно проверяют вывод NMEA.

4) Частая “ловушка”: GPS НЕ запитан, когда вы подключены только по USB

Многие полётники не подают 5V на периферию от USB, и GPS при конфигурировании “в Betaflight от USB” банально не включается. Иногда для проверки нужен LiPo/BEC.

Практически:

Подключитесь к Betaflight по USB
Подайте LiPo
Посмотрите, изменится ли ситуация (появятся ли данные/статус GPS)

5) Железо: провода, UART и пин Shutdown (N/F)

Подключение UART (обязательно крест-накрест)

TX модуля → RX UART на FC
RX модуля → TX UART на FC
GND ↔ GND
5V ↔ 5V

Это базовая причина №1: часто перепутаны TX/RX, или выбран не тот UART.

Пин N/F (Shutdown control)

На GP-02-Kit пин N/F — управление выключением: при нормальной работе он должен быть high (есть внутренняя подтяжка).

Если вы случайно посадили его на GND или подключили к “не тому” пину на FC, модуль может быть постоянно выключен.

Для Betaflight он не нужен — оставьте его не подключённым (по умолчанию должен быть high).

6) Если данные NMEA идут, а Betaflight всё равно “не видит” GPS

Сценарий 1: BF видит “подключение”, но нет фикса

Betaflight требует 3D fix для нормальной GPS-функциональности (в интерфейсе это видно как “3D Fix”). Для первого холодного старта на улице иногда нужно несколько минут, особенно если модуль в помещении или рядом помехи (VTX, провода питания, карбон).

Сценарий 2: модуль шлёт NMEA, но не те предложения (sentences)

Betaflight по NMEA парсит ключевые типы предложений (в первую очередь GGA/RMC и др.). Если модуль по умолчанию шлёт “не тот набор” (или слишком урезанный), BF может не собрать полноценное решение.

Что делать:

Посмотреть реальный поток через gpspassthrough / USB–TTL
Убедиться, что встречаются строки типа ...GGA и ...RMC (часто это $GNGGA, $GNRMC)

Betaflight для NMEA умеет отправлять кастомные команды инициализации (настройка выдачи сообщений/частоты), но формат команд зависит от конкретного GPS, и их нужно брать из документации/утилиты именно этого чипа.

Короткий “рецепт”, который чаще всего решает проблему с GP-02-Kit

Подайте питание 5V от LiPo/платы, не полагайтесь на USB
В Ports включите GPS на нужном UART и поставьте 9600
Включите GPS feature
Поставьте GPS Provider = NMEA
В CLI запустите gpspassthrough и проверьте, идут ли NMEA-строки

Если после этого в gpspassthrough нет вообще никакого вывода, то это почти всегда: (а) питание, (б) TX/RX перепутаны, (в) выбран не тот UART, (г) N/F (shutdown) посажен “в 0”.
