Внутренний / внешний RF | Internal / External RF [4.6.1.1]

Общие сведения

Как устроена настройка Internal/External RF

Параметры на страницах Internal RF и External RF настраиваются одинаково. Разница только в том, что раздел Internal RF предназначен для встроенного модуля, а External RF — для RF-модуля, установленного во внешний отсек модуля.

Когда модуль считается активным

Модули Internal RF/External RF считаются «активными» для модели, когда кнопки жёлтые, и неактивными, когда кнопки белые.

Примеры экранов (скриншоты)

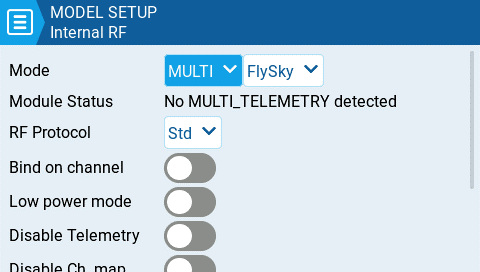

Internal RF с выбранным мультипротокольным модулем.

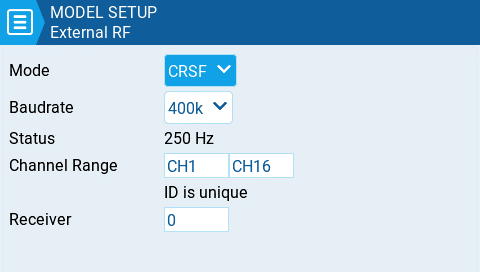

External RF с выбранным CRSF.

Варианты режима (Mode Options)

Off

• Off — RF-модуль не используется.

PPM

• PPM — импульсно-позиционная модуляция (Pulse Position Modulation), используется многими «универсальными» JR-совместимыми модулями.
• Параметры:
  • Telemetry — без телеметрии или MLink.
  • Channel Range — какие каналы будут использоваться.
  • PPM Frame — длина кадра, длина импульса и полярность PPM-кадра. Длина кадра автоматически подстраивается, когда меняется число передаваемых каналов. Однако это автоматически назначенное значение можно изменить вручную.

XJT

• Параметры:
  • Protocol — D16, B8, LR2.
  • Channel Range — какие каналы будут использоваться.
  • Failsafe Mode — доступно в протоколе D16. Приёмник будет использовать этот режим, когда сигнал передатчика не принимается (потеря сигнала).
    • Not Set — фейлсейф не задан.
    • Hold — приёмник удерживает значения каналов в последнем принятом состоянии.
    • No pulses — PWM-импульсы не выдаются.
    • Receiver — использовать настройки фейлсейфа, заданные на приёмнике (следуйте инструкции к приёмнику).
    • Custom — приёмник изменяет значения каналов на пользовательские.
      • Custom Set — для каждого канала можно задать своё поведение. Варианты: значение, hold и no pulses.
  • Receiver Number — задаваемый пользователем номер, который передаётся приёмнику при привязке.
  • Bind — переводит передатчик в режим привязки. В этом режиме передатчик издаёт «чирикающий» звук каждые 2,5 секунды.
  • Range — переводит передатчик в режим проверки дальности. В этом режиме отображается значение RSSI и раздаётся звук каждые 5 секунд.

DSM2

• Параметры:
  • Protocol — LP45, DSM2, DSMX.
  • Channel Range — какие каналы будут использоваться.
  • Receiver Number — задаваемый пользователем номер, который передаётся приёмнику при привязке.
  • Bind — переводит передатчик в режим привязки. В этом режиме передатчик издаёт «чирикающий» звук каждые 2,5 секунды.
  • Range — режим проверки дальности. Отображается RSSI и раздаётся звук каждые 5 секунд.

CRSF

• Параметры:
  • Baud Rate — скорость обмена между модулем передатчика и «пультом» (radio handset).
  • Status — показывает частоту пакетов (packet rate), настроенную в модуле передатчика.
  • Channel Range — какие каналы будут использоваться.
  • Receiver Number — задаваемый пользователем номер, который передаётся приёмнику при привязке.

Multi

• Multi — мультипротокольный модуль. Параметры настройки уникальны для каждого выбранного протокола. Параметры для мультипротокольного модуля описаны здесь: https://www.multi-module.org/using-the-module/protocol-options.

R9M

• Параметры:
  • Mode — FCC, EU, 868MHz, 915 MHZ.
  • Failsafe Mode — приёмник будет использовать этот режим, когда сигнал передатчика не принимается (потеря сигнала).
    • Not Set — фейлсейф не задан.
    • Hold — удерживать последние принятые значения.
    • No pulses — не выдавать PWM-импульсы.
    • Receiver — следовать настройкам фейлсейфа на приёмнике (следуйте инструкции к приёмнику).
    • Custom — использовать пользовательские значения.
      • Custom Set — для каждого канала можно задать своё поведение: значение, hold, no pulses.
  • Receiver Number — задаваемый пользователем номер, который передаётся приёмнику при привязке.
  • Bind — режим привязки (звук каждые 2,5 секунды).
  • Range — режим проверки дальности (отображается RSSI, звук каждые 5 секунд).
  • RF Power — выходная мощность передающего модуля. Доступные варианты меняются в зависимости от выбранного режима.

R9M Access (примечание)

• Примечание: чтобы режим R9M ACCESS отображался в выпадающем списке режима, последовательный порт AUX1 или AUX2 должен быть настроен как External Module на странице Hardware.
• Параметры:
  • Channel Range — какие каналы будут использоваться.
  • Failsafe Mode — поведение при потере сигнала:
    • Not Set — фейлсейф не задан.
    • Hold — удерживать последние принятые значения.
    • No pulses — не выдавать PWM-импульсы.
    • Receiver — следовать настройкам фейлсейфа на приёмнике (следуйте инструкции к приёмнику).
    • Custom — использовать пользовательские значения.
      • Custom Set — значение/hold/no pulses для каждого канала.
  • Module — по этим параметрам обратитесь к документации FrSky:
    • Register
      • Range
      • Options
  • Receiver No (Number) — задаваемый пользователем номер, который передаётся приёмнику при привязке.
  • Bind — режим привязки (звук каждые 2,5 секунды).

GHST

• GHST — ImmersionRC Ghost.
• Параметры:
  • Channel Range — какие каналы будут использоваться.
  • Raw 12 bits — включить 12-битный режим.

SBUS

• Параметры:
  • Channel Range — какие каналы будут использоваться.
  • Refresh Rate — частота обновления в миллисекундах.
    • Inversion — Normal, Non-inverted.

FLYSKY

• Параметры:
  • Protocol — AFHDS3, AFHDS2A.
  • Module Status — статус модуля.
  • Type — по этим параметрам обратитесь к документации FlySky.
    • Module Options — также см. документацию FlySky.
  • Channel Range — какие каналы будут использоваться.
  • Failsafe Mode — поведение при потере сигнала:
    • Not Set — фейлсейф не задан.
    • Hold — удерживать последние принятые значения.
    • No pulses — не выдавать PWM-импульсы.
    • Receiver — следовать настройкам фейлсейфа на приёмнике (следуйте инструкции к приёмнику).
    • Custom — использовать пользовательские значения.
      • Custom Set — значение/hold/no pulses для каждого канала.
  • Receiver (number) — задаваемый пользователем номер, который передаётся приёмнику при привязке.
  • Bind — режим привязки (звук каждые 2,5 секунды).

LemonRx DSMP

• Параметры:
  • Channel Range — какие каналы будут использоваться.
  • Bind — режим привязки (звук каждые 2,5 секунды).
  • Range — режим проверки дальности (отображается RSSI, звук каждые 5 секунд).
