Mixes (EdgeTX) / Миксы
Если вы используете EdgeTX, настройка стиков и тумблеров на странице Mixes — важный этап для управления FPV-дроном. Эта инструкция поможет вам поэтапно назначить стики основным каналам управления, а тумблеры — дополнительным функциям, таким как арминг, выбор режимов полёта и активация различных функций.
Доступ к странице Mixes
- Включите аппаратуру EdgeTX.
- На главном экране нажмите кнопку Model.
- Перейдите на вкладку Mixes с помощью кнопки Page или выберите её в меню, если у вас сенсорный экран.

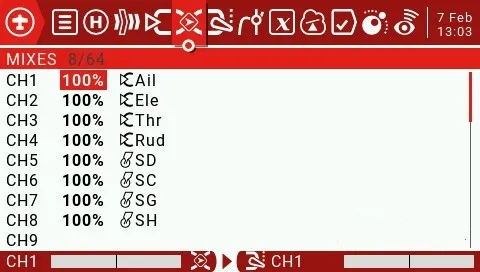

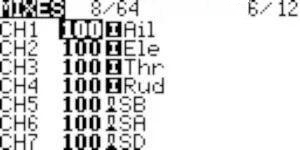

На этой странице отображается список каналов (например, CH1, CH2, CH3 и т.д.), к которым можно привязывать стики и тумблеры.
Назначение стиков каналам
Обычно первые четыре канала (CH1–CH4) используются для основных функций:
- CH1: Стик крена (Roll)
- CH2: Стик тангажа (Pitch)
- CH3: Стик рыскания (Yaw)
- CH4: Газ (Throttle)
Эти назначения часто выставляются автоматически при создании новой модели, но их можно задать вручную:
- Выделите нужный канал (например, CH1) и нажмите колесо энкодера для входа в настройки.
- В поле Source выберите соответствующий стик (например, для CH1 — стик крена).
- При необходимости настройте Weight (вес) или Expo (экспоненту) для плавности управления.
Настройка тумблеров
Тумблеры используются для различных функций: арминг, смена режимов, активация пищалки, GPS Rescue и др.

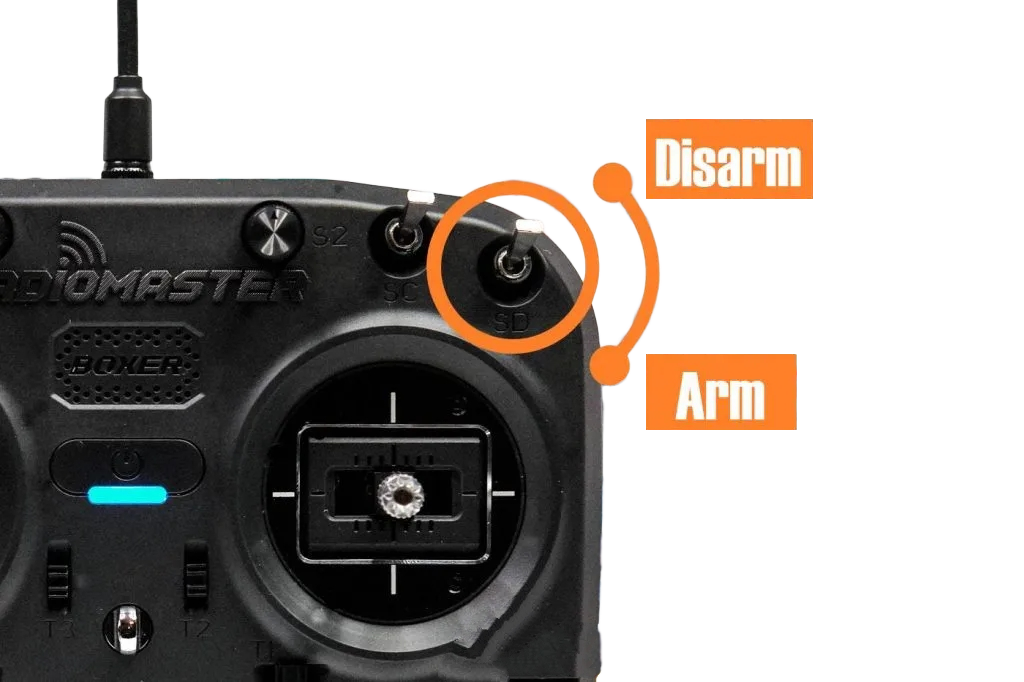

Пример: Настройка тумблера арма
- Выделите CH5 на странице Mixes.
- Нажмите колесо энкодера, чтобы войти в настройки.

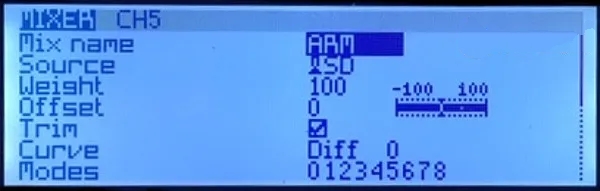

- Находясь в поле Source "щелкните" нужным тумблером (например, SD) — он автоматически появится в качестве источника.
- Остальные параметры можно оставить по умолчанию.
Пример: Настройка тумблера режимов полёта
- Выделите CH6.

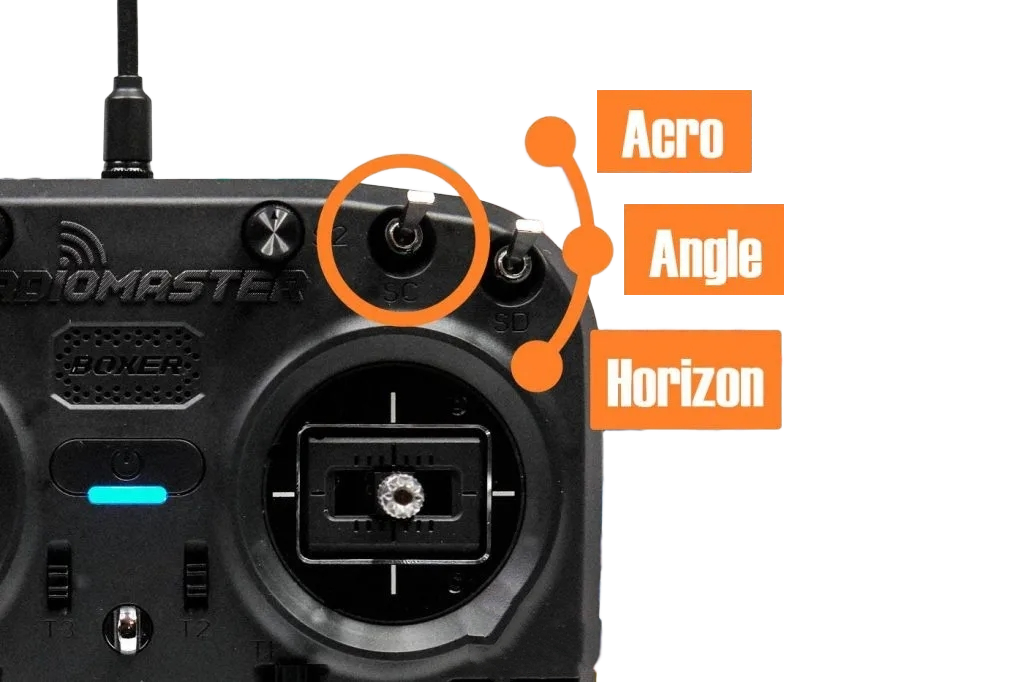

- Назначьте ему трёхпозиционный тумблер (например, SC) для выбора режимов (Acro, Angle, Horizon).
Сколько тумблеров можно и нужно использовать
- Количество доступных каналов зависит от используемой радиосвязи (в ExpressLRS — 8–16 каналов).
- Обычно после назначения стиков остаётся 8 каналов для тумблеров.
- Для большинства FPV-дронов достаточно 3–4 тумблеров:
- Арминг
- Пищалка
- Режимы полёта
- GPS Rescue (если есть)
Проверка настройки

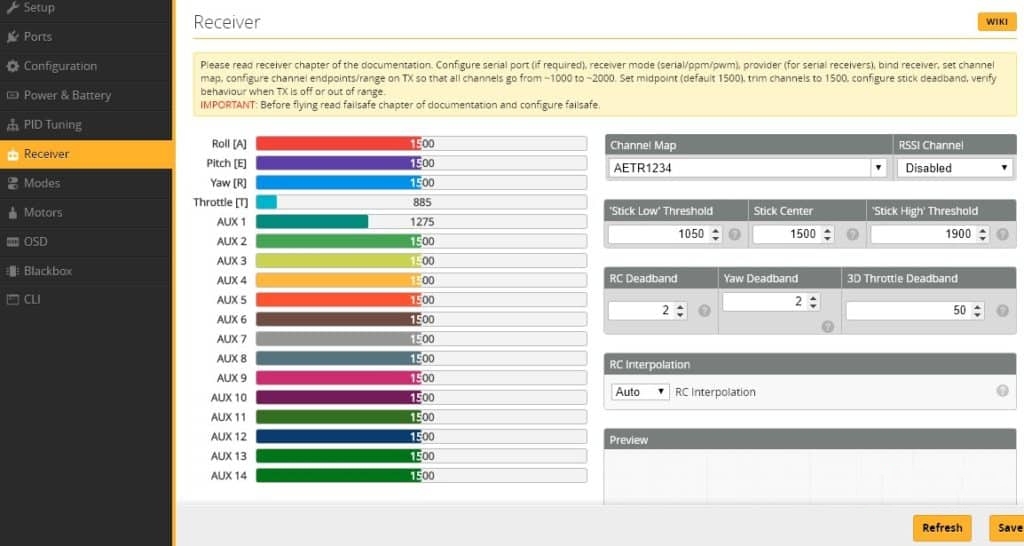

- Подключите дрон к компьютеру и откройте вкладку Receiver в Betaflight.
- Проверьте, что движение стиков и переключение тумблеров вызывают реакцию соответствующих каналов.
- Для безопасности снимите пропеллеры перед подключением аккумулятора.
- Переключатель, назначенный CH5, соответствует AUX 1, CH6 -> AUX 2 и т. д.

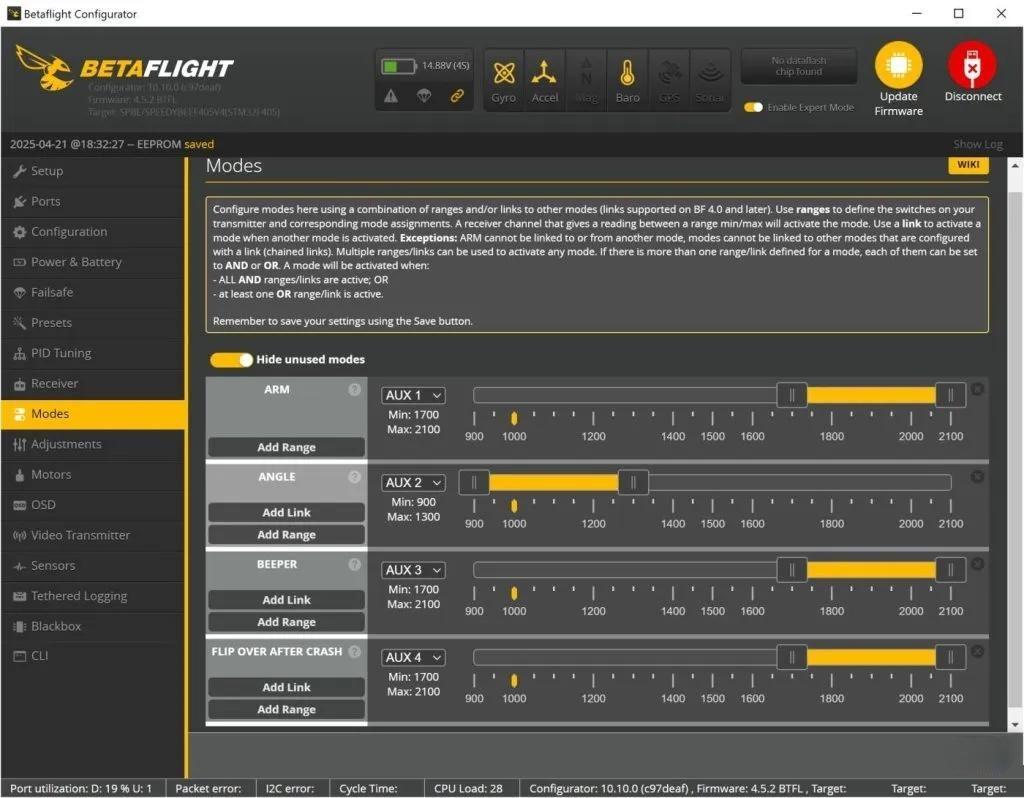

Теперь вы можете перейти к назначению функций на тех вспомогательных каналах, которые вы только что настраивали(вкладка Modes / Режимы в Betaflight).
Заключение
Настройка стиков и тумблеров на странице Mixes в EdgeTX — ключевой этап для получения полного контроля над FPV-дроном. Следуя этим шагам, вы сможете грамотно распределить функции между органами управления и подготовить модель к полёту.
Летайте!
