Как устранить проблемы с аналоговым FPV-видео.

Как устранить проблемы с аналоговым FPV-видео: шум, смещение картинки, скачки питания, потеря сигнала и прочее.

Аналоговые FPV-системы популярны благодаря низкой задержке сигнала и относительной дешевезне, однако они подвержены различным проблемам с качеством видео: шум, смещение картинки, скачки питания, потеря сигнала и прочее. Рассмотрим основные причины и проверенные способы устранения подобных проблем.

1. Питание VTX и камеры

Если при добавлении газа усиливается зашумлённость видео, вероятная причина — электрические помехи от аккумулятора, поступающие к камере или видеопередатчику (VTX). Это связано с колебаниями напряжения и недостаточной фильтрацией.

Рекомендации:

Подключайте FPV-камеру и VTX к стабилизированному выходу (BEC) полётного контроллера, а не напрямую к LiPo-аккумулятору.

2. Установка конденсаторов на питание ESC

Даже при наличии встроенной фильтрации, дополнительные low-ESR конденсаторы эффективно подавляют скачки напряжения и высокочастотные помехи, улучшая питание для всей электроники.

Совет:
Припаяйте low-ESR конденсатор (например, 470–1000 мкФ, 25–35 В) к контактам питания ESC (со стороны XT60/XT30). Это особенно важно для фильтрации помех от моторов.
Малые конденсаторы (например, 470 мкФ) можно добавить на линии 5V/12V, если сохраняется шум, но это требуется редко.

3. Свивание сигнальных и земляных проводов

Свивание проводов видео-сигнала и земли (GND) в жгут помогает экранировать их от электромагнитных помех. Держите эти провода подальше от источников помех (дроссели, силовые дорожки).

4. Экранирование ESC

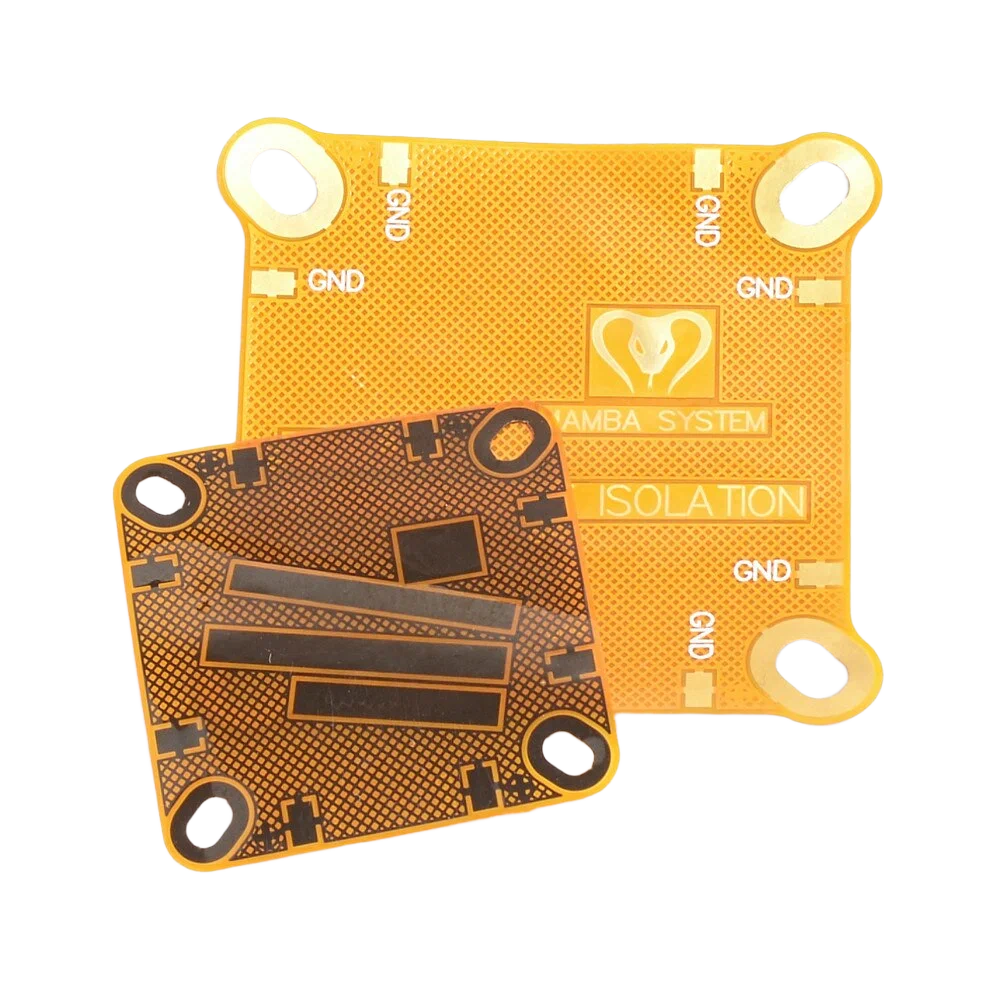

МОП-транзисторы ESC могут создавать сильные помехи, влияющие на BEC и видеосистему. Некоторые ESC имеют металлический экран. Если его нет — рассмотрите установку EMI-экрана или замену ESC на экранированную модель.

5. Правильное заземление

Для корректной работы видеосистемы земля камеры и земля VTX должны быть соединены в одной точке. Если земля раздельная, сигнал становится уязвим к помехам.

Важно:
Особенно критично при питании видеосистемы напрямую от LiPo.

6. Диагностика шумов в видео

Белые горизонтальные линии:
Чаще всего связаны с электрическими помехами в питании камеры/VTX.

Решения:

Установите low-ESR конденсатор на разъём XT60/XT30.
Питайте камеру от VTX (если VTX обеспечивает стабилизированное питание).
Используйте выход BEC с фильтрацией.

Чёрные мерцающие линии:
Обычно означают недостаточное питание VTX (особенно на высокой мощности).

Решения:

Питайте VTX напрямую от аккумулятора.
Убедитесь, что BEC выдаёт достаточный ток.
Если проблема не исчезает — проверьте другой VTX или камеру.

Дополнительно:
Проверьте, чтобы винты моторов не были слишком длинными и не задевали обмотки.

7. Проверка антенн

Не все проблемы связаны с питанием — неисправные или несовместимые антенны часто бывают причинами плохого видео.

Проверьте:

Совпадение поляризации (RHCP/LHCP).
Используйте непересекающиеся каналы при полётах в группе.

8. Эффект "желе" (Jello) в видео

Если настройки дрона нормальные, "желе", обычно, может быть вызвано механическими вибрациями. CMOS-камеры более чувствительны к вибрациям, чем CCD.

Проверьте:

Крепление камеры (затяжка винтов).
Фиксатор объектива (нет ли трещин, люфта).
Крепление сенсора внутри корпуса.
Используйте TPU-крепления для демпфирования вибраций.

9. Кадры видео прокручиваются вертикально или горизонтально

Вертикальная прокрутка:
Возникает при потере синхроимпульса (sync pulse). Современные приёмники (ImmersionRC Rapidfire, TBS Fusion) могут восстанавливать синхроимпульс и предотвращать прокрутку.

Горизонтальная прокрутка:
Иногда возникает из-за нестандартных синхроимпульсов камеры. В этом случае:

Проверьте с другой камерой.
В Rapidfire/Fusion отключите восстановление синхроимпульса или смените режим (Mode 1/2/Legacy).
В Skyzone выберите другой режим Diversity Mix.

Примечание:
Отключение функции восстановления синхроимпульсов ухудшит стабильность видео при слабом сигнале. Оптимально — заменить камеру на корректно работающую.

Заключение

Для стабильной работы аналоговой FPV-системы начните с чистого питания, правильного заземления и совместимых антенн. Далее проверьте качество камеры и настройки приёмника. Эти меры помогут устранить большинство типичных артефактов в аналоговом видео.
