Руководство пользователя SKYZONE SKY04X

SKY04O PRO/04X/04X PRO

Руководство пользователя FPV-очков

Версия 1.5, январь 2024

Технические характеристики

Комплект поставки

• Очки FPV — 1 шт.

• Модуль приёмника — 1 шт.

• Лицевая накладка — 2 шт. (широкая и узкая)

• Губка с липучкой — 1 шт.

• Чехол на молнии — 1 шт.

• Кабель питания — 1 шт.

• Кабель Headtracker — 1 шт.

• Антенны 5.8ГГц 2dB — 2 шт.

• AV-кабель (видео/аудио) — 1 шт.

• USB-C кабель — 1 шт.

• Руководство пользователя — 1 шт.1

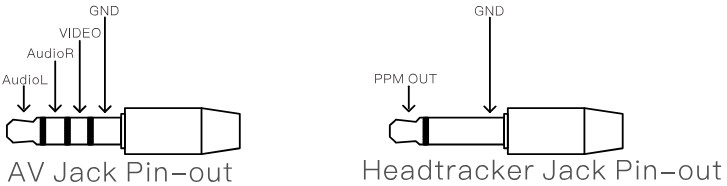

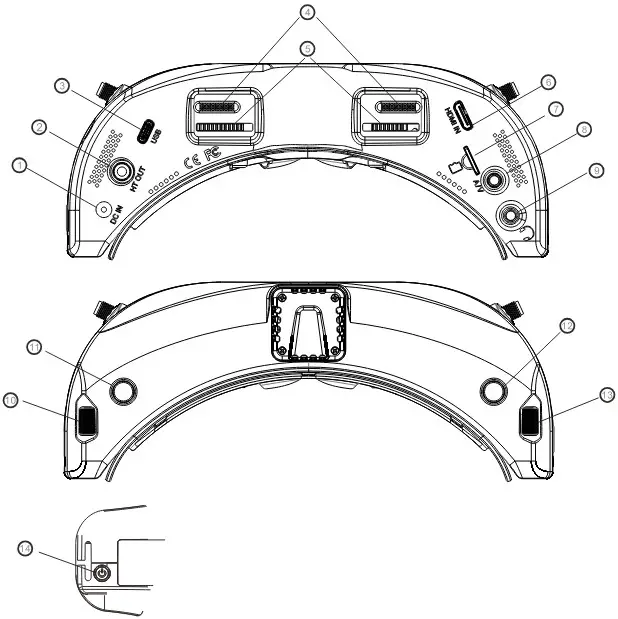

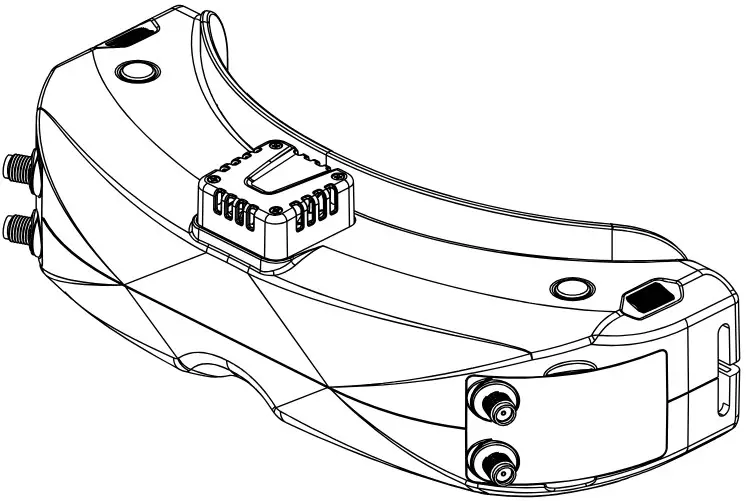

Описание элементов

| 1. DC-порт (5.5×2.1 мм) | 2. Порт Headtracker | 3. USB-C порт | 4. Слайдер IPD |
| 5. Колесо фокусировки | 6. HDMI вход | 7. Слот SD-карты | 8. AV IN/OUT |
| 9. Разъём для наушников | 10. Громкость/Режим | 11. Запись/Удаление | 12. Системное меню/Headtracker |
| 13. CH/BAND/Поиск | 14. Питание/Вентилятор |

Введение

Серия SKY04 — первые очки Skyzone с регулировкой фокуса. Высокое разрешение экрана обеспечивает яркие цвета и высокий контраст, позволяя пилоту видеть больше деталей во время гонок.

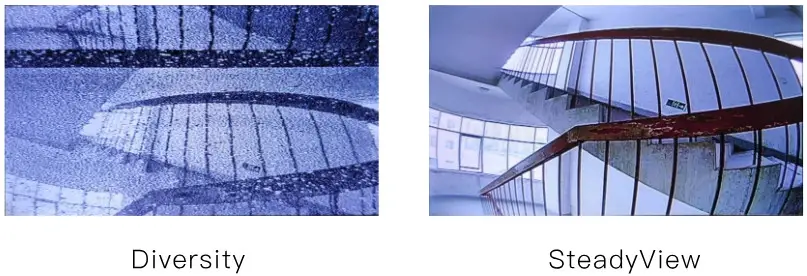

Приёмник Steadyview объединяет два сигнала в один, предотвращая разрывы и скручивания изображения, делая картинку более стабильной и чёткой даже в сложных условиях.

Новая оптика с регулировкой фокуса и большим углом обзора обеспечивает более глубокое погружение в FPV.

Новая ОС поддерживает 10 языков, меню интуитивно понятно благодаря колесу управления: все настройки можно изменить, не снимая очков.

ВНИМАНИЕ: Не допускайте попадания прямых солнечных лучей на линзы — это приведёт к выгоранию экрана!

Краткое руководство по запуску

• Установите антенну и лицевую накладку.

• Подключите аккумулятор (2–6S LiPo) через кабель питания, удерживайте кнопку питания для включения.

• Для настройки фокуса вращайте колесо фокусировки, при этом поочерёдно закрывайте каждый глаз и добивайтесь чёткости изображения (можно использовать OSD-меню как шаблон).

• Для настройки межзрачкового расстояния (IPD) сдвигайте соответствующий слайдер до исчезновения двоения изображения.

Настройка каналов/диапазонов и режимов приёмника

• Нажмите правое колесо и вращайте его для смены канала, повторное нажатие — переход к выбору диапазона, вращение — смена диапазона. Ещё одно нажатие — выбор режима diversity или Mix.

• Если не использовать колесо 3 секунды, выход из режима настройки RF.

• Долгое нажатие правого колеса вызывает меню поиска, короткое — запуск автопоиска. После сканирования приёмник выберет наиболее сильный сигнал. Вращением колеса можно выбрать канал вручную, долгое нажатие — выход из поиска.

Режимы приёмника

• MIX1: Базовое слияние сигналов, минимальное вмешательство схемы в изображение.

• MIX2: Улучшенная синхронизация, особенно при слабом сигнале.

• MIX3: Максимальная стабильность и совместимость с другими устройствами, яркость видео снижается.

• DIV: Отключено слияние, работает классический diversity-режим, выбирается канал с максимальным RSSI.

В случае неточного автопоиска рекомендуется ручной выбор канала.

Настройка громкости

• В режиме предпросмотра вращайте левое колесо для регулировки громкости (только для наушников).

• Настройка не влияет на громкость AV OUT.

• Система не сохраняет уровень громкости для предотвращения слишком высокого звука при смене режимов.

Режим поиска дрона

• Установите патч-антенну на приёмник, удерживайте левое колесо для активации функции поиска дрона (ещё раз для выключения). Частота зуммера синхронизируется с уровнем RSSI: чем выше сигнал, тем чаще звук.

Меню режимов

• Короткое нажатие левого колеса вызывает меню режимов:

  • RF normal: обычный приём на 48 каналах.

  • RF Racing: приём только в aeBand.

  • RF Third-Party: кнопки очков не управляют внешним приёмником, OSD не отображает канал/диапазон.

  • AVIN: поддержка NTSC/PAL с автоматическим определением, приёмник отключается для экономии энергии.

  • HDMI IN: приёмник и видеорекордер отключаются для экономии энергии.

  • Playback: просмотр записей DVR.

Воспроизведение DVR

• В режиме воспроизведения вращайте правое колесо для выбора файла, короткое нажатие — воспроизведение/пауза.

• Левое колесо — регулировка громкости.

• Во время воспроизведения вращение правого колеса — перемотка вперёд/назад.

• Правая кнопка — выход из DVR, левая — удаление файла.

Настройки

Head Tracking

• Кнопка Headtracker справа на очках.

• Гироскоп требует инициализации: при включении держите очки горизонтально и неподвижно до сигнала «бип».

• Долгое нажатие кнопки HT — сброс сигнала PPM в центр, сопровождается звуком.

• Отключение Headtracker ускоряет загрузку очков.


• В меню изображения доступны стандартные, яркие, насыщенные, мягкие и 3 пользовательских профиля.

• Регулируются яркость, контраст, насыщенность, оттенок и резкость.

• В пользовательских профилях настройки изображения не меняются в 4 предустановленных профилях.

DVR

• Левая кнопка — запись/остановка.

• Встроенный DVR с кодированием H264, рекомендуется SD-карта класса 10, поддержка до 128 ГБ.

• Карта должна быть отформатирована в FAT32 (форматирование через меню системы).

• Запись видео возможна в режимах RF и AV IN.

• По умолчанию запись звука включена, можно отключить в меню.

• Автоматическая запись: при появлении видеосигнала запись включается автоматически, при пропадании — выключается через 30 секунд.

• Циклическая запись: включение/отключение перезаписи старых файлов.

• Файлы делятся на части (5, 10, 20, 30 минут, по умолчанию 30 минут).

• При внезапном отключении питания DVR может быть повреждён, функция восстановления — при входе в режим воспроизведения файл будет автоматически проверен и восстановлен при необходимости.

Дисплей

• В меню дисплея можно настроить отображение OSD, иконку RSSI (иконка+процент, только иконка, только процент, отключить), вертикальное положение RSSI.

• Яркость экрана LCOS регулируется (8 уровней, по умолчанию 5).

• Режим сна для предотвращения выгорания экрана (1, 3, 5 минут, по умолчанию 3 минуты). При активации сна экран отключается, остальные функции продолжают работать. Для выхода из сна — пошевелите очками.

• Настройка типа аккумулятора (2S–6S) для корректного отображения ёмкости.

• Калибровка напряжения: используйте мультиметр для измерения напряжения, затем настройте через колесо.

• Калибровка RSSI: снимите антенну, выключите VTX, выберите «Да» в меню, по завершении прозвучит сигнал.

• Язык системы: английский, французский, немецкий, русский, итальянский, португальский, испанский, китайский, японский, корейский.

• Встроенный вентилятор для устранения запотевания и отвода тепла, скорость регулируется через меню, кнопка Power включает/выключает вентилятор.

• Сброс к заводским настройкам.

• Обновление прошивки DVR с SD-карты.

• Просмотр версий прошивок и серийного номера.

• Возможность поменять функции колёс и кнопок для левшей.

Обновление прошивки

Очки

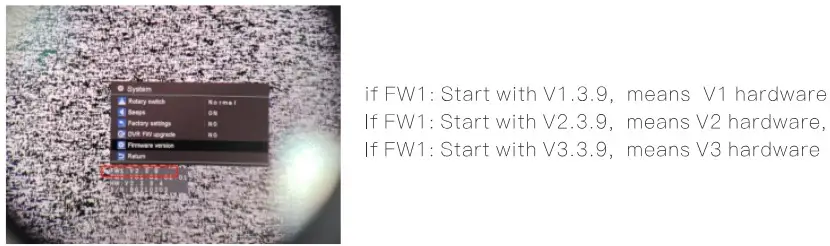

• Существуют три варианта аппаратной части из-за глобального дефицита чипов. Перед обновлением проверьте версию железа в меню системы.

  • V1 — оригинал

  • V2 — 60FPS DVR, если установлен комплект GOFPS DVR, прошивка также обновляется до V2.

  • V3 — новый MCU, только аппаратная часть называется V3, производительность не изменилась.

• Подключите очки к компьютеру, удерживайте левое колесо и включите очки. После установки драйвера появится новое съемное устройство. Скопируйте файл прошивки (A/B) на устройство, обновление начнётся автоматически.

DVR

• Отформатируйте SD-карту в FAT32, скопируйте прошивку DVR, вставьте карту в очки, включите их, выберите обновление DVR в меню.

Прошивка приёмника

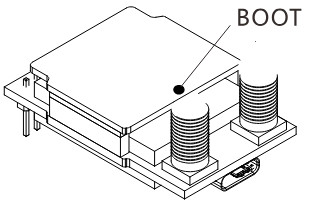

• Извлеките приёмник, удерживайте кнопку Boot при подключении к компьютеру. После установки драйвера появится новое съемное устройство. Скопируйте файл прошивки в папку (не на SD-карту), обновление начнётся автоматически.
