DJI O4 AIR UNIT PRO – ЧТО НУЖНО ЗНАТЬ ПЕРЕД ПОКУПКОЙ

DJI O4 Air Unit Pro – один из самых впечатляющих продуктов в мире FPV-дронов в 2025 году. Эти камера и видеопередатчик способны передавать и записывать HD-видео, сопоставимое по качеству с топовыми экшн-камерами. Благодаря встроенной записи O4 Pro избавляет от необходимости использовать отдельную камеру, уменьшая вес дрона, снижая стоимость и упрощая настройку.

В этом обзоре мы подробно разберем преимущества O4 Pro, его возможные недостатки и сравним с предыдущей моделью – DJI O3.

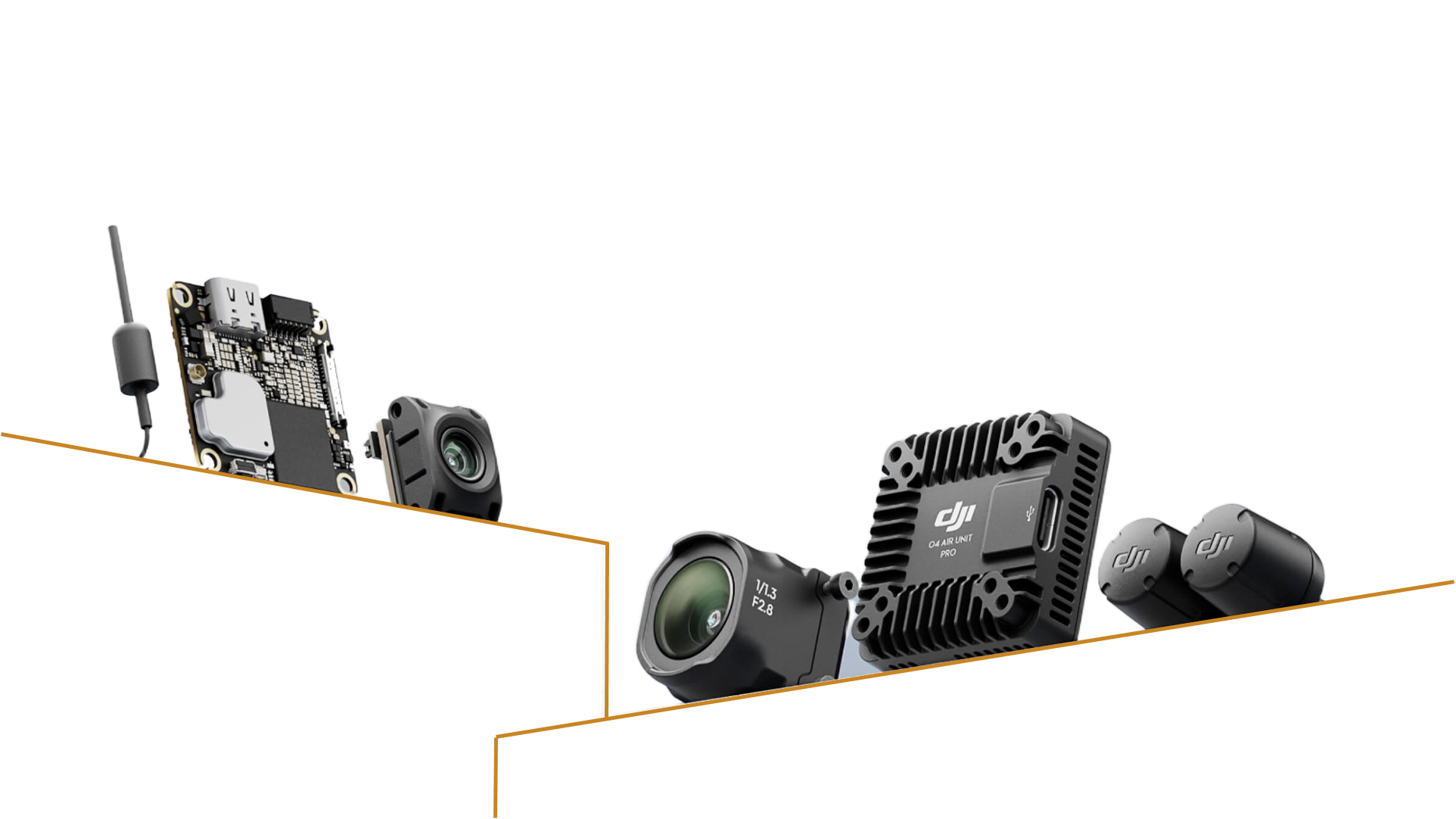

Две версии O4 Air Unit

DJI выпустила O4 Air Unit в двух вариантах, каждый из которых предназначен для разных типов дронов:

1. DJI O4 Air Unit (O4 Lite) – компактный и бюджетный вариант весом менее 10 грамм.

2. DJI O4 Air Unit Pro (O4 Pro) – флагманская версия с расширенными функциями.

Данный обзор посвящен O4 Pro.

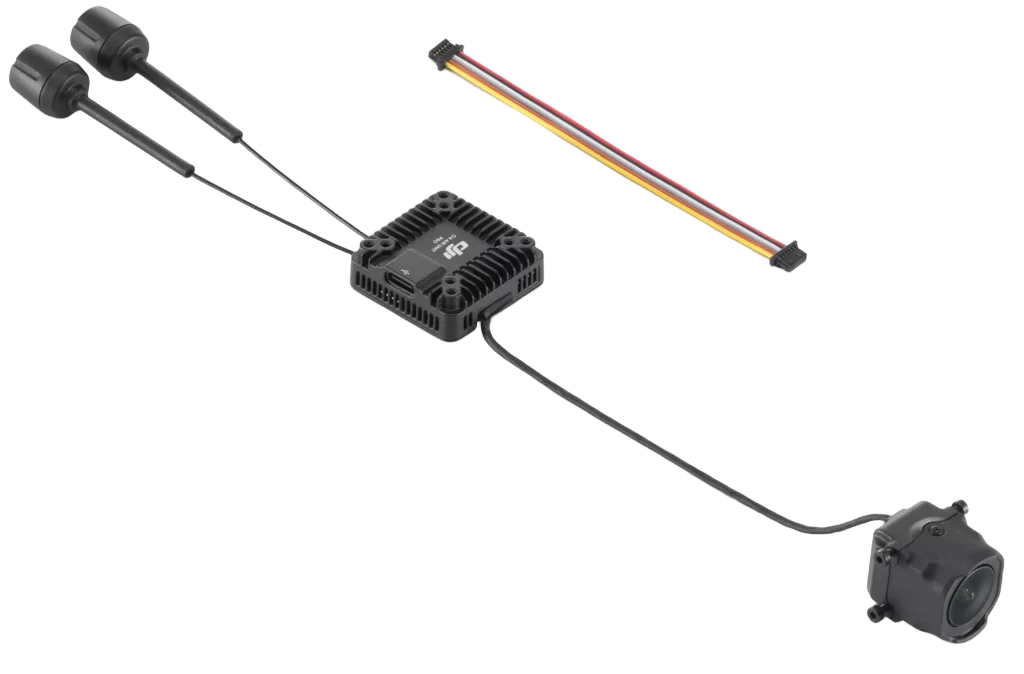

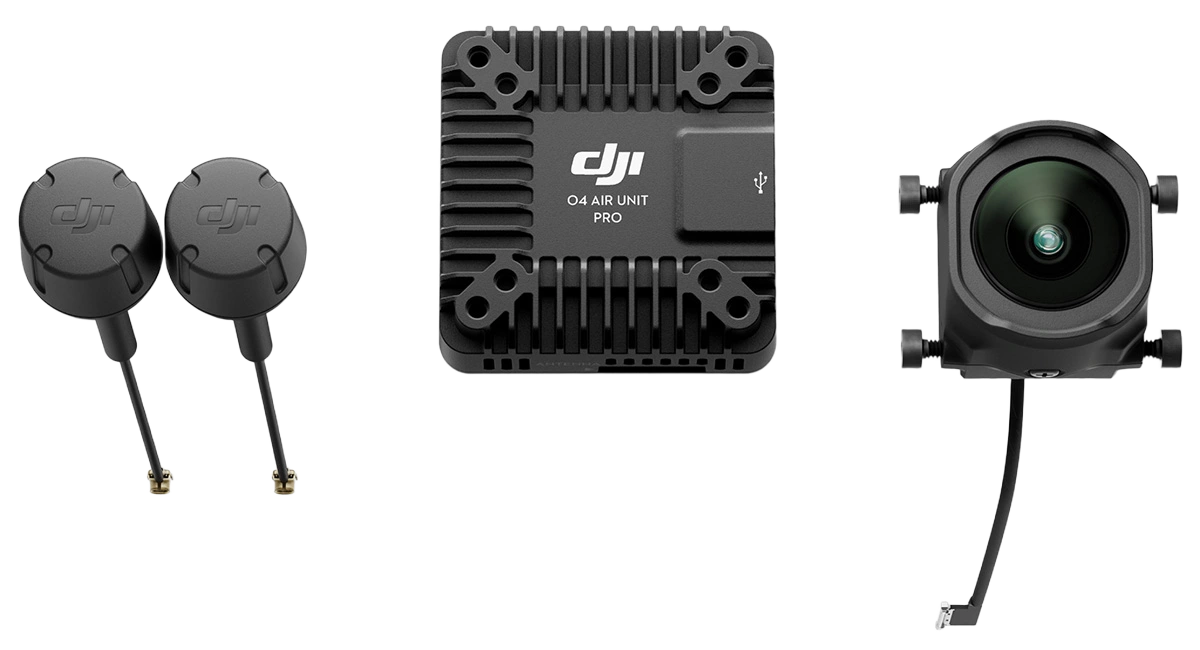

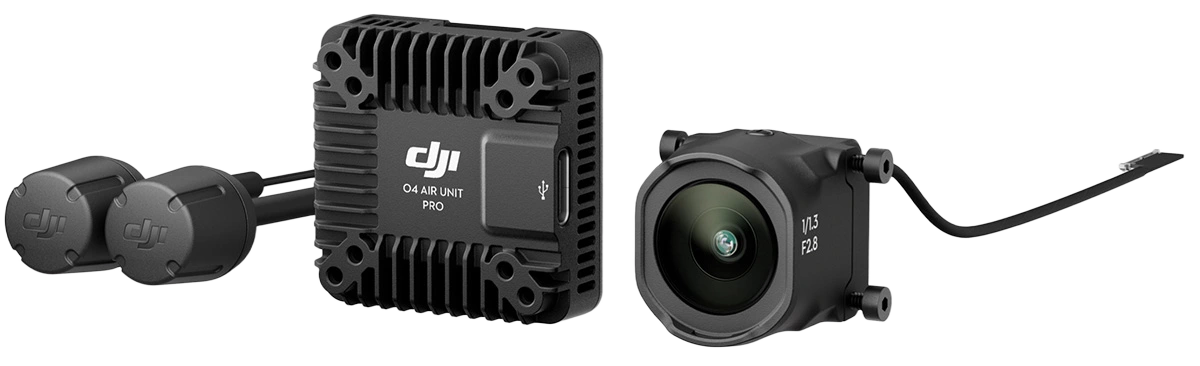

Дизайн, размеры и вес

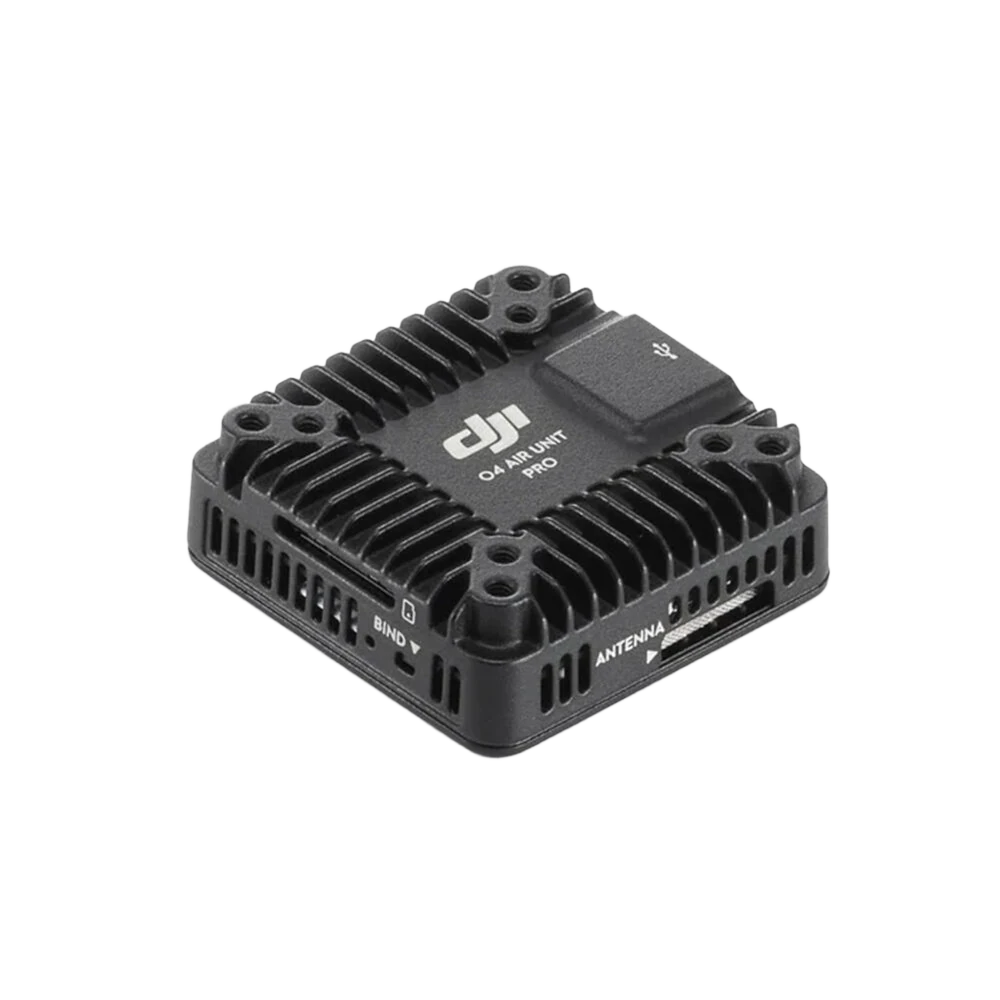

O4 Air Unit Pro получил несколько улучшений в дизайне по сравнению с O3, включая усовершенствованные теплообменники для лучшего охлаждения.

Вес O4 Pro уменьшился на 7 грамм по сравнению с O3, что делает его более удобным для установки на легкие дроны.

Технические характеристики O4 Air Unit Pro:

• Размеры Air Unit: 33,5 × 33,5 × 13 мм

• Размеры камеры: 25 × 23 × 20 мм

• Длина антенны: 50 мм (провод) + 54 мм (пластиковая трубка)

• Длина кабеля камеры: 130 мм

• Длина кабеля для подключения к полетному контроллеру: 100 мм

• Вес: 33 г

Сравнение O4 Pro и O3

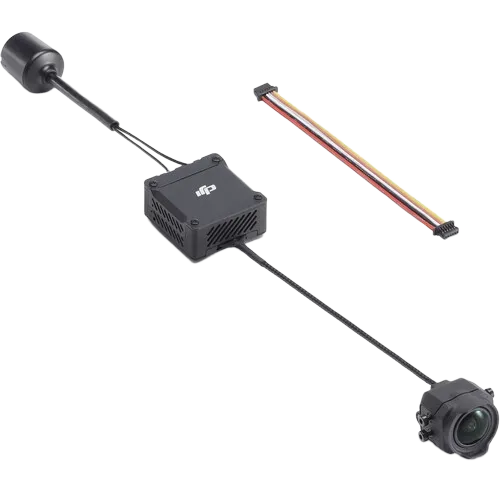

Ниже фото O3:

O4 Pro превосходит O3 практически во всех аспектах.

Они вернулись к конструкции двойной антенны - обе антенны являются LHCP (левая поляризация).

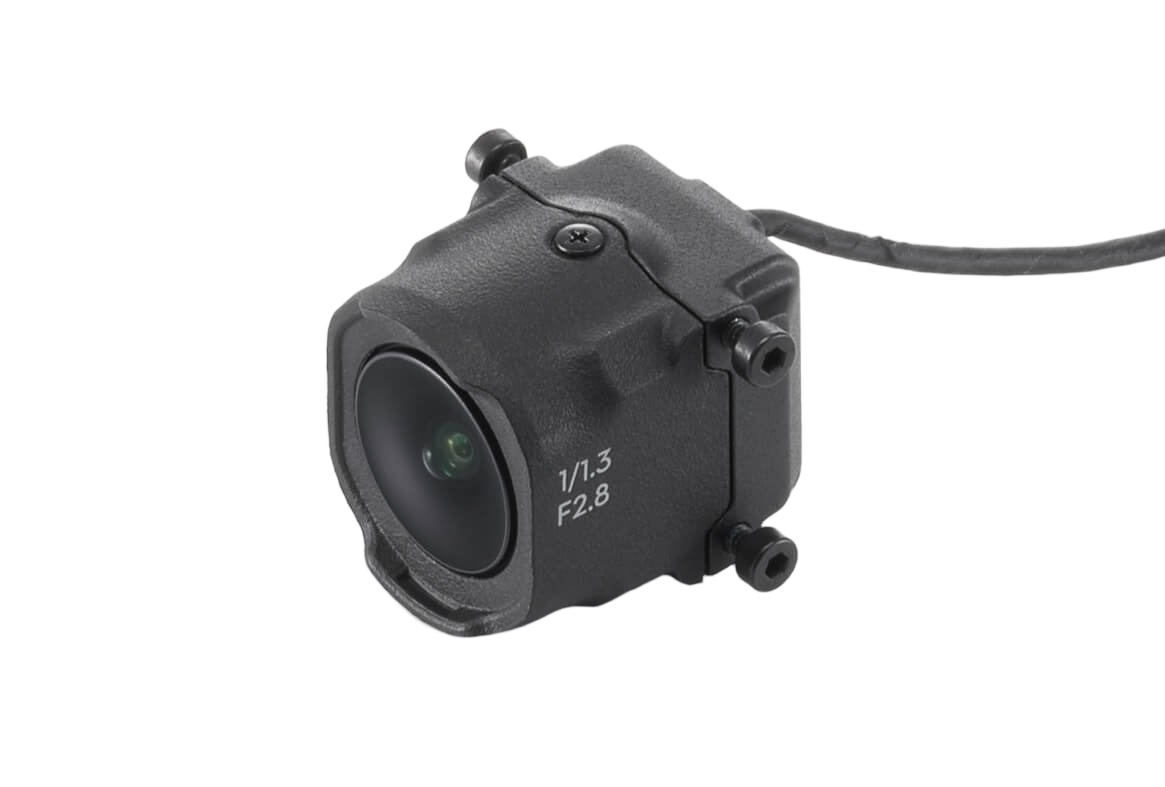

Камера O4 значительно больше, чем у O3, что позволяет использовать более крупную видеоматрицу.

Несмотря на то, что O4 немного больше по габаритам, чем O3 (32,5 x 30,5 x 14 мм <-> 33,5 x 33,5 x 13 мм), O4 Pro заметно легче — примерно на 7 граммов.

Ключевые отличия:

Качество изображения

Камера DJI O4 Pro оснащена улучшенным сенсором 1/1.3″, что обеспечивает лучшую производительность при слабом освещении и более высокий динамический диапазон по сравнению с O3.

Основные улучшения:

• Более детализированное изображение в тенях.

• Улучшенная цветопередача.

• Лучшая четкость в сложных условиях освещения.

В FPV-очках (DJI Goggles N3 и Goggles 3) потоковое видео выглядит отлично – Full HD при 60 Мбит/с. Разница с O3 заметна, но не радикальна.

Запись видео

O4 Pro поддерживает запись 4K до 120 FPS с битрейтом 130 Мбит/с и режимом D-Log M для постобработки.

Особенности записи:

• Встроенная память: 4 ГБ (против 20 ГБ у O3).

• Поддержка карт microSD до 512 ГБ.

• Режим D-Log M позволяет гибко корректировать цвета.

Хотя битрейт немного ниже, чем у O3 (150 Мбит/с), на практике разница почти незаметна, особенно после загрузки на YouTube.

Дальность и стабильность сигнала

В режиме FCC O4 Pro достигает мощности 1200 мВт на 5,8 ГГц, а в режиме CE – 25 мВт. Однако DJI добавила возможность использования 5,2 ГГц с мощностью 100 мВт в автоматическом режиме для пользователей CE.

Заявленная дальность:

• FCC: до 15 км (Goggles 3/N3).

• CE: до 8 км.

На практике дальность может быть выше благодаря программным ограничениям (например, у O3 реальный предел – 23 км вместо заявленных 10 км).

Совместимость с очками:

• Goggles 3/N3: поддерживают полосу 60 МГц (битрейт 60 Мбит/с).

• Goggles 2/Integra: ограничены 40 МГц (50 Мбит/с).

Разница в качестве между 40 МГц и 60 МГц есть, но она не критична.

Режимы мощности

O4 Pro позволяет вручную настраивать мощность передачи:

• Auto, 25 мВт, 50 мВт, 100 мВт, 200 мВт, 400 мВт, 700 мВт, 1200 мВт.

Режимы FCC и CE:

• FCC: полная мощность (1200 мВт) и больше каналов.

• CE: ограничение 25 мВт на 5,8 ГГц, но в автоматическом режиме можно использовать 100 мВт на 5,2 ГГц.

Разблокировка FCC

Как и у O3, O4 Pro можно разблокировать для работы в режиме FCC с помощью хака ham file. Это дает доступ к дополнительным каналам и повышенной мощности (если это разрешено в вашей стране).

Подробное руководство по разблокировке будет в отдельной статье.

Режим гонок

Новый режим гонок снижает задержку до:

• 15 мс (Goggles 3).

• 19 мс (Goggles N3).

Преимущества режима гонок:

• Минимальные помехи при групповых полетах.

• Использование стандартных гоночных каналов.

Важно: Режим гонок работает только с Goggles 3 и N3.

Задержка передачи

Минимальная задержка O4 Pro:

Для минимальной задержки лучше использовать 100 FPS (1080p), но в Goggles N3 частота ограничена 60 Гц, поэтому реальная задержка будет немного выше.

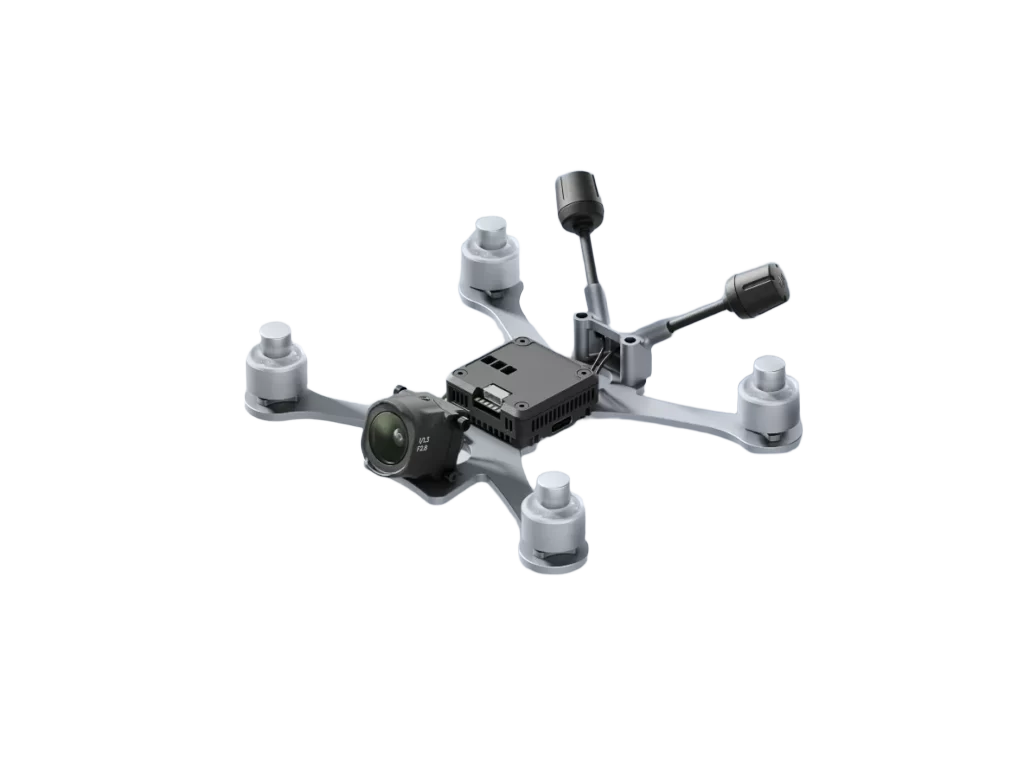

Установка на дрон

Совместимость с рамами:

• O4 Pro поддерживает крепление 20×20 мм и 25,5×25,5 мм (O3 – только 25,5×25,5 мм).

• Отверстия под винты M2 (у O3 – M1.6).

Проблемы с камерой:
Камера O4 Pro крупнее, чем у O3, и имеет нестандартное крепление (16 мм между отверстиями M2). Многие рамы под O3 не подойдут – потребуются 3D-печатные адаптеры или новая рама.

Совет: Используйте проставки под Air Unit, чтобы оставался доступ к USB-C порту.

РАСПИНОВКА И ПОДКЛЮЧЕНИЕ

Схема подключения кондиционера O4 идентична схеме подключения O3 (VCC, GND, RX, TX, GND, SBUS), а требования к входному питанию остаются прежними. При обновлении с O3 вы можете отсоединить O3 и подключить O4 напрямую, не изменяя проводку контроллера полета.
Кроме того, O4 оснащен паяльными накладками для прямой пайки, что является приятным улучшением для пользовательских сборок, которое повышает гибкость при нестандартных настройках.

СОВМЕСТИМОСТЬ С FPV ОЧКАМИ

O4 Pro и O4 Lite совместимы с моделями DJI Goggles 3, Goggles N3, Goggles 2 и Goggles Integra. Однако в функциональности этих очков есть существенные различия:

• Goggles 3 и N3: Поддерживают все функции устройств O4 Air, хотя частота отображения N3 ограничена 60 Гц.
• Goggles 2 и Integra: максимальная скорость передачи данных ограничена 50 Мбит/с. Не поддерживается режим Race.

Несмотря на то, что O4 передает на Goggles 2 всего 50 Мбит / с, он работает превосходно, обеспечивая качество изображения и дальность действия, сравнимые с Goggles 3 с передачей 60 Мбит/с. Это делает Goggles 2 более универсальным выбором, поскольку они совместимы с DJI O3, а также с более старыми системами, такими как Vista и FPV Air Unit.

Питание и нагрев

Потребление энергии:

• При 1200 мВт – ~10,5 Вт.

• При 25 мВт – ~7,4 Вт.

Ток при питании 9 В:

Нагрев:
O4 Pro нагревается, но улучшенный теплообменник помогает отводить тепло. В холодном климате (5–10°C) проблем не возникает, но в жару возможны перегревы.

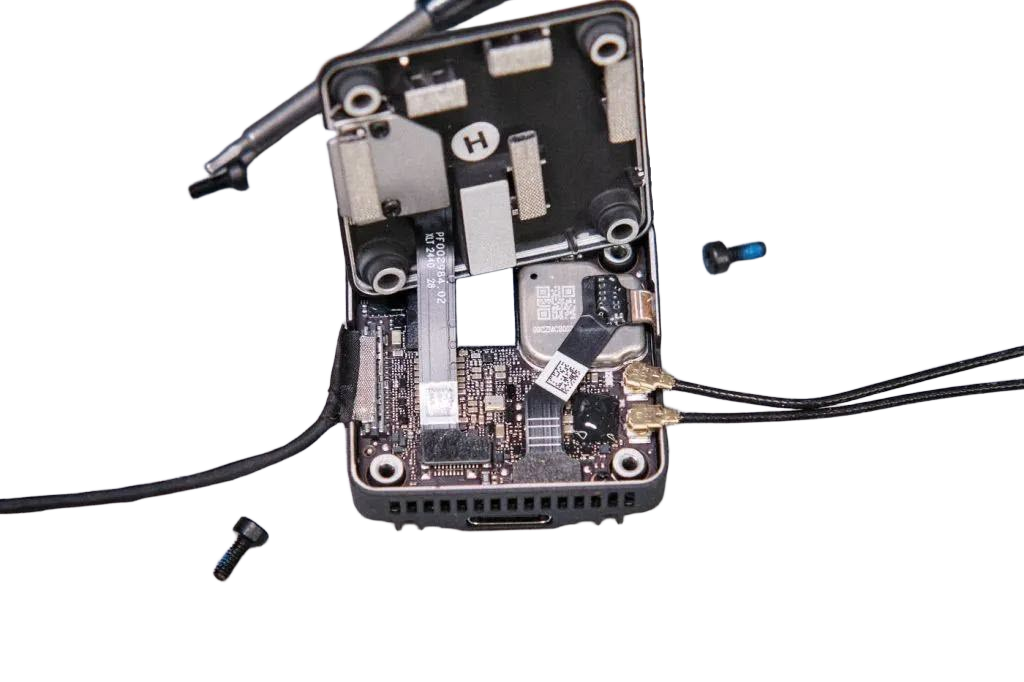

Что у O4 внутри.

Разобрать O4 Pro на части на удивление просто — достаточно открутить четыре винта M2.

Такая простая конструкция позволяет использовать O4 Pro в “голом” исполнении для экономии веса, подобно naked O3. Хотя без использования корпуса в качестве радиатора он, скорее всего, быстрее перегреется. Надлежащий поток воздуха может устранить эту проблему. Нужно будет подождать, пока кто-нибудь разработает прокладки для 3D-печати или ЧПУ, чтобы воплотить этот мод в жизнь.

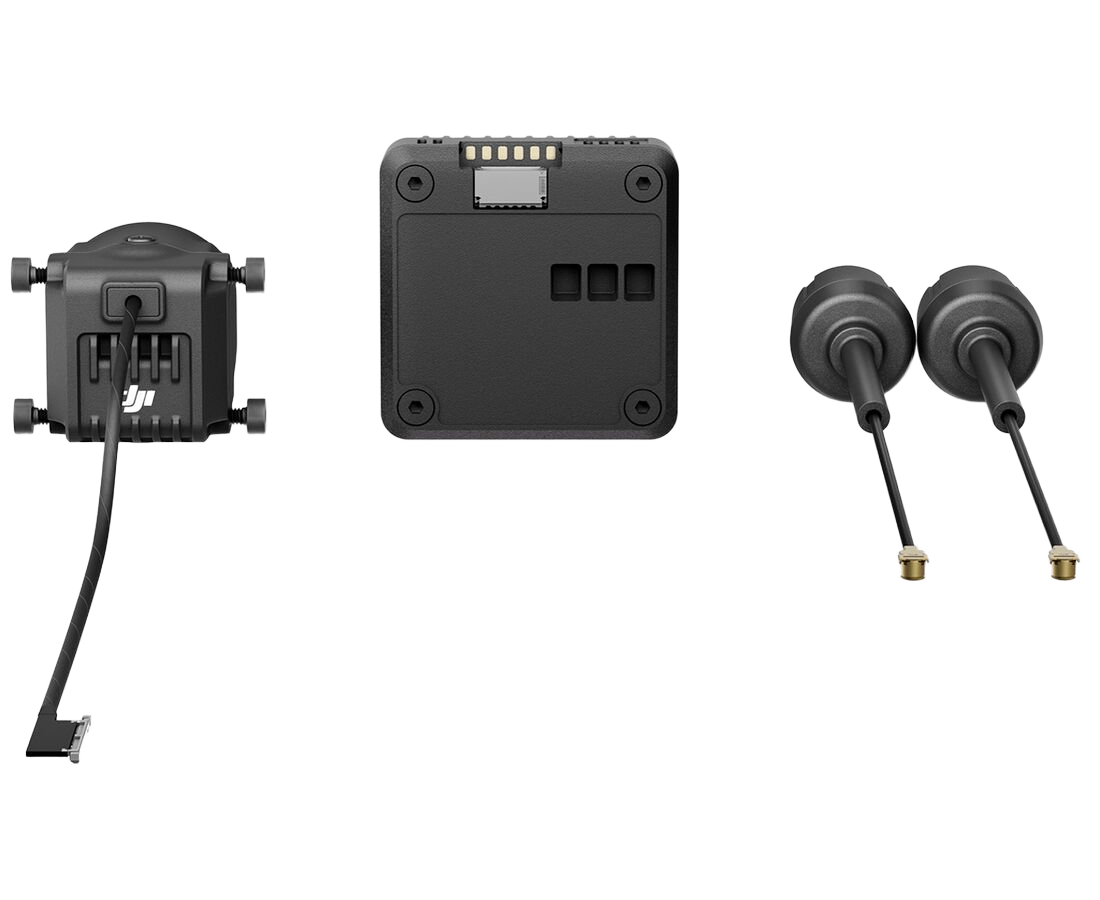

Если вы хотите отсоединить камеру или антенны, вот то, что вам нужно сделать.

Характеристики

Вот полные характеристики блока DJI O4 Air Unit Pro:

• FPV Живая трансляция:

  • 1080p 30/48/50/60/100 кадров/с
  • 60 Мбит/с на Goggles 3 и N3, 50 Мбит/с на Goggles 2 и Integra

• Минимальная задержка:

  • DJI Goggles 3 в режиме Racing: 15 мс
  • DJI Goggles N3 в режиме Racing: 19 мс
  • DJI Goggles 2 или Goggles Integra: 30 мс

• Встроенная запись: До 4K 60FPS при 130 Мбит/с, поддержка D-Log M

• Хранилище: Встроенная память 4 ГБ + слот для MicroSD карты (до 512 ГБ)

• Поддержка OSD: Betaflight и iNav

• Антенна: Двойная антенна

• Встроенная стабилизация: RockSteady 3.0

• Камера:

  • Матрица : 1/1.3″ CMOS
  • Угол обзора (FOV): 155°
  • Апертура: f/2.8
  • Режим FOV камеры: Стандартный, Широкий, Сверхширокий

• Разрешение видео:

  • 4K (4:3): 3840 x 2880@30/48/50/60fps>
  • 4K (16:9): 3840 x 2160@30/48/50/60/100/120fps>
  • 2.7K (4:3): 2888 x 2016@30/48/50/60fps>
  • 2.7K (16:9): 2688 x 1512@30/48/50/60/100/120fps>
  • 1080P (4:3): 1440 x 1080@30/48/50/60/100/120fps>
  • 1080P (16:9): 1920 x 1080@30/48/50/60/100/120fps>

• Рабочая частота:

  • 5.170-5.250 GHz
  • 5.725-5.850 GHz

• Максимальная мощность RF:

  • FCC: 33dBm
  • CE: 14dBm

• Входное напряжение: 7.4-26.4 V

• Варианты крепления: 20×20 мм и 25.5×25.5 мм

• Размеры:

  • Модуль передачи: 33.5 × 33.5 × 13 мм (Д × Ш × В)
  • Модуль камеры: 25.55 × 20 × 23.30 мм (Д × Ш × В)
  • Коаксиальный кабель: 140 мм
  • Кабель 3-в-1: 100 мм
  • Антенна: 110 мм

• Вес:

  • Air Unit (без модуля камеры): 15.6 г
  • Air Unit (с модулем камеры): 32.0 г
  • Антенна: 2.1 г каждая

Энергопотребление

При мощности 1200 мВт DJI O4 Pro Air Unit потребляет примерно 10,5 Вт, а при 25 мВт — около 7,4 Вт.

Ниже приведены значения тока при различных уровнях мощности при питании O4 Pro от 9 В (в режиме arm и записи):

• 1200 мВт: 1,16 А

• 700 мВт: 1,05 А

• 400 мВт: 0,98 А

• 200 мВт: 0,92 А

• 100 мВт: 0,87 А

• 50 мВт: 0,84 А

• 25 мВт: 0,82 А

• Режим пониженного энергопотребление (когда дрон не в режиме Arming) 0,33 А

В гоночном режиме:

• 25 мВт, 20 МГц: 0,71 А — при ширине полосы 40 МГц ток увеличивается на 0,3–0,5 А.

• 1200 мВт, 40 МГц: 1,02 А

Интересно, что при отключении от полётного контроллера с отключённым режимом пониженного энергопотребления устройство потребляет меньше тока (при 1200 мВт ток составлял всего 0,96 А). Вероятно, это связано с тем, что видеопередатчик снижает общее энергопотребление, если не получает сигналы arm/disarm от полётного контроллера. Хотя фактическая мощность радиочастотного выхода в этой ситуации не проверялась, снижение тока указывает на то, что VTX, возможно, не работает на полной мощности, когда отключён от FC.

Можно ли заменить GoPro?

Для большинства пилотов O4 Pro – отличная замена GoPro. Качество видео почти не уступает, а экономия веса значительная.

Ограничения:

• Нет 10-битного цвета.

• Настройки видео влияют на изображение в очках.

• Нет звука.

Недостатки

1. Нет звука – ни в потоке, ни в записи.

2. Ограниченные настройки FPS – 100 FPS только в 1080p (у O3 был 2.7K 4:3).

3. Мало встроенной памяти – 4 ГБ против 20 ГБ у O3.

Стоит ли обновляться с O3?

Если у вас уже есть O3, срочного повода для апгрейда нет. O3 по-прежнему отлично справляется. Но если вы собираете новый дрон – O4 Pro явно лучше.

Выбор между O4 Pro и O4 Lite

• O4 Pro: Лучшее качество видео, больше функций, но тяжелее.

• O4 Lite: Легче и компактнее, но ниже битрейт и меньше настроек.

Итоги

DJI O4 Air Unit Pro – значительный шаг вперед по сравнению с O3. Улучшенное качество изображения, сниженный вес и новые функции (например, режим гонок) делают его отличным выбором для FPV-пилотов.

Кому подойдет O4 Pro?

• Тем, кто хочет максимальное качество видео без отдельной камеры.

• Гоночным пилотам (благодаря низкой задержке).

• Тем, кто собирает новые дроны.

Если у вас уже есть O3, смена не обязательна. Но для новых сборок O4 Pro – лучший вариант.
