1. Цели урока

Продолжительность урока — три часа: один час теории и два часа практики. После урока слушатель:

• описывает последовательность запуска программы от сброса до функции main;
• рассчитывает коэффициенты умножителя частоты для заданного кварцевого резонатора;
• объясняет назначение каждой области памяти STM32F405 и описывает её в сценарии компоновщика;
• находит адрес инструкции, вызвавшей аварийную остановку, по сохранённым регистрам.

2. Термины и сокращения

3. Запуск программы

После сброса ядро Cortex-M4 читает два слова из начала флеш-памяти. Первое слово — начальное значение указателя стека, второе — адрес обработчика сброса Reset_Handler. Дальше выполняется код запуска из файла startup_stm32f405xx.s.

1. Установить указатель стека на конец ОЗУ.
2. Вызвать функцию SystemInit.
3. Скопировать начальные значения инициализированных переменных из флеш-памяти в ОЗУ.
4. Обнулить неинициализированные переменные.
5. Вызвать конструкторы стандартной библиотеки функцией __libc_init_array.
6. Вызвать функцию main.

Файл hal/stm32f4/system_beefc.c

void SystemInit(void)
{
    /* Разрешить сопроцессор плавающей точки: полный доступ к CP10 и CP11.
     * Без этого первая же инструкция с float вызовет аварию UsageFault. */
    SCB-＞CPACR |= (3u ＜＜ (10u * 2u)) | (3u ＜＜ (11u * 2u));
    __DSB();
    __ISB();
}

4. Тактирование

Дерево тактовых сигналов

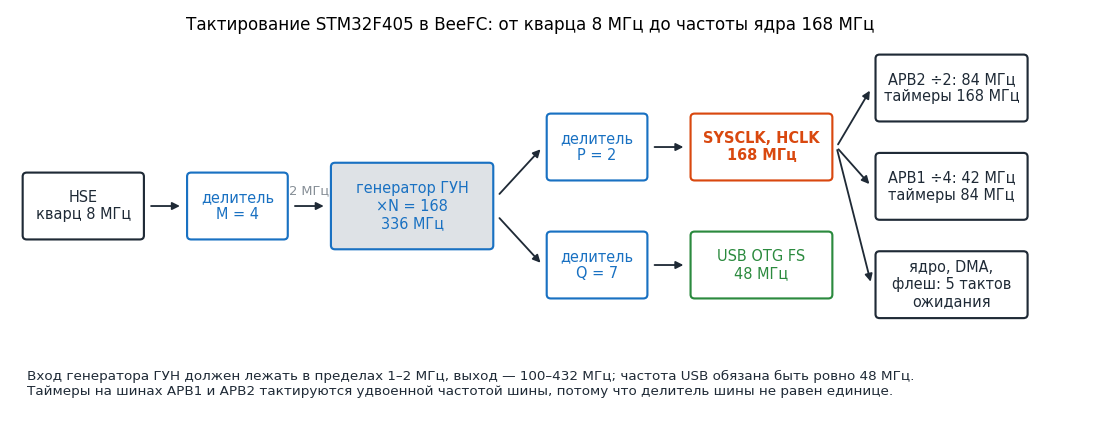

Частота ядра STM32F405 после сброса — 16 МГц от внутреннего генератора. Максимальная частота — 168 МГц. Для её получения сигнал кварцевого резонатора проходит через умножитель частоты, а затем распределяется по шинам.

Если делитель шины больше единицы, таймеры этой шины тактируются удвоенной частотой шины. Это правило понадобится в уроке S8 при расчёте частоты ШИМ.

Расчёт умножителя частоты

Умножитель частоты описывается четырьмя коэффициентами: M, N, P и Q.

\( f_{VCO} = \frac{f_{HSE}}{M} \cdot N, \quad f_{SYS} = \frac{f_{VCO}}{P}, \quad f_{USB} = \frac{f_{VCO}}{Q} \)

Справочное руководство накладывает ограничения: частота на входе генератора \( f_{HSE}/M \) лежит в диапазоне 1–2 МГц, частота генератора \( f_{VCO} \) — в диапазоне 100–432 МГц, коэффициент \( P \in \{2, 4, 6, 8\} \), а частота для USB должна быть ровно 48 МГц. Для кварца 8 МГц получается M = 4, N = 168, P = 2, Q = 7: генератор работает на частоте 336 МГц, ядро — на 168 МГц, USB — на 48 МГц.

Расчёт выполняется функцией ядра BeeFC, а не вручную: на учебных платах встречаются кварцы 8, 16 и 25 МГц.

Файл core/clock_calc.c

bool pll_calc(uint32_t hse_hz, uint32_t target_sysclk_hz, pll_cfg_t *out)
{
    static const uint32_t p_values[] = { 2, 4, 6, 8 };

    /* Перебор M от большего входа VCO к меньшему: вход 2 МГц даёт
     * меньший джиттер, поэтому он проверяется первым. */
    for (uint32_t m = 2; m ＜= 63; m++) {
        uint32_t vco_in = hse_hz / m;
        if (hse_hz % m != 0 || vco_in ＞ 2000000u) continue;
        if (vco_in ＜ 1000000u) break;

        for (uint32_t i = 0; i ＜ 4; i++) {
            uint32_t p = p_values[i];
            uint32_t vco_out = target_sysclk_hz * p;
            if (vco_out ＜ 100000000u || vco_out ＞ 432000000u) continue;
            if (vco_out % vco_in != 0) continue;

            uint32_t n = vco_out / vco_in;
            if (n ＜ 50 || n ＞ 432) continue;
            if (vco_out % 48000000u != 0) continue;   /* USB: ровно 48 МГц */

            uint32_t q = vco_out / 48000000u;
            if (q ＜ 2 || q ＞ 15) continue;

            out-＞m = m; out-＞n = n; out-＞p = p; out-＞q = q;
            out-＞sysclk_hz = vco_out / p;
            out-＞usb_hz = vco_out / q;
            return true;
        }
    }
    return false;
}

uint32_t flash_wait_states(uint32_t sysclk_hz)
{
    /* Шаг 30 МГц для диапазона питания 2,7–3,6 В. */
    return (sysclk_hz - 1u) / 30000000u;
}

Настройка тактирования

Функция clock_init выполняет шесть шагов в строгом порядке. Порядок важен: каждый шаг готовит условия для следующего.

Файл hal/stm32f4/clock_stm32.c

bool clock_init(uint32_t hse_hz)
{
    pll_cfg_t pll;
    if (!pll_calc(hse_hz, 168000000u, &pll)) return false;

    RCC-＞CR |= RCC_CR_HSEON;                         /* 1. запустить кварц */
    for (uint32_t t = 0; !(RCC-＞CR & RCC_CR_HSERDY); t++)
        if (t == 1000000u) return false;             /* кварц не запустился */

    RCC-＞APB1ENR |= RCC_APB1ENR_PWREN;               /* 2. стабилизатор: режим Scale 1 */
    PWR-＞CR |= PWR_CR_VOS;

    FLASH-＞ACR = FLASH_ACR_ICEN | FLASH_ACR_DCEN | FLASH_ACR_PRFTEN
               | flash_wait_states(pll.sysclk_hz);   /* 3. такты ожидания flash */

    RCC-＞CFGR = RCC_CFGR_HPRE_DIV1                   /* 4. AHB 168 МГц */
              | RCC_CFGR_PPRE1_DIV4                  /*    APB1 42 МГц */
              | RCC_CFGR_PPRE2_DIV2;                 /*    APB2 84 МГц */

    RCC-＞PLLCFGR = (pll.m ＜＜ RCC_PLLCFGR_PLLM_Pos)   /* 5. PLL */
                 | (pll.n ＜＜ RCC_PLLCFGR_PLLN_Pos)
                 | (((pll.p / 2u) - 1u) ＜＜ RCC_PLLCFGR_PLLP_Pos)
                 | (pll.q ＜＜ RCC_PLLCFGR_PLLQ_Pos)
                 | RCC_PLLCFGR_PLLSRC_HSE;
    RCC-＞CR |= RCC_CR_PLLON;
    while (!(RCC-＞CR & RCC_CR_PLLRDY)) { }

    RCC-＞CFGR |= RCC_CFGR_SW_PLL;                    /* 6. переключить ядро на PLL */
    while ((RCC-＞CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_PLL) { }

    SystemCoreClock = pll.sysclk_hz;
    return true;
}

void dwt_init(void)
{
    CoreDebug-＞DEMCR |= CoreDebug_DEMCR_TRCENA_Msk;  /* включить блок трассировки */
    DWT-＞CYCCNT = 0;
    DWT-＞CTRL |= DWT_CTRL_CYCCNTENA_Msk;             /* счётчик тактов ядра */
}

5. Память

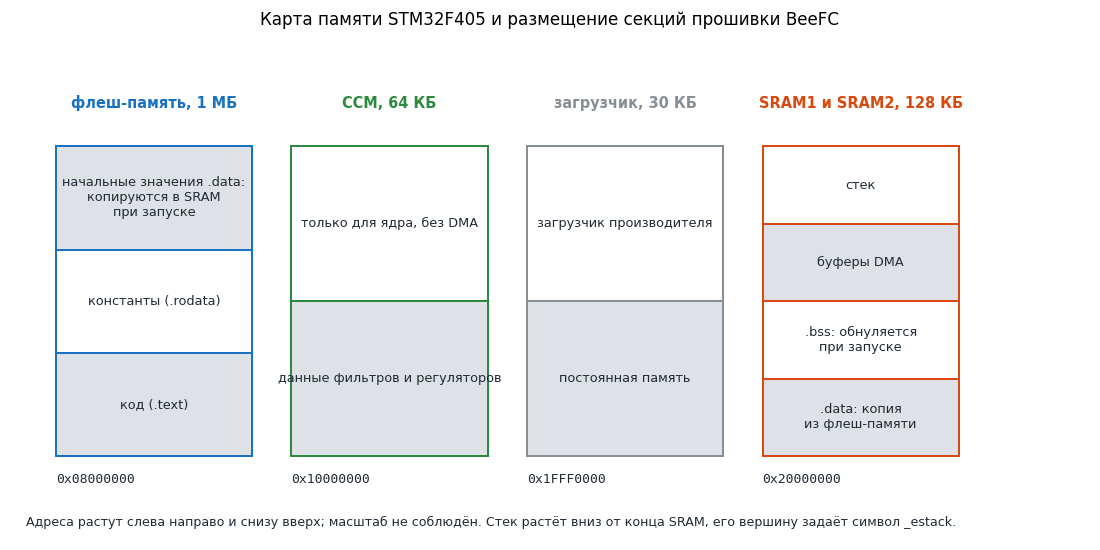

Всего у STM32F405 192 КБ ОЗУ, но только 128 КБ доступны контроллеру прямого доступа к памяти. Буфер, в который приём по последовательному порту выполняется без участия процессора, нельзя размещать в CCM: передача не произойдёт, ошибки при этом не возникнет. Зато CCM хорошо подходит для данных фильтров и регуляторов, к которым ядро обращается на каждом проходе цикла.

Сценарий компоновщика

Файл ld/beefc_f405.ld

ENTRY(Reset_Handler)

MEMORY
{
  FLASH (rx)  : ORIGIN = 0x08000000, LENGTH = 1024K
  RAM   (rwx) : ORIGIN = 0x20000000, LENGTH = 128K   /* SRAM1 112 КБ и SRAM2 16 КБ */
  CCM   (rw)  : ORIGIN = 0x10000000, LENGTH = 64K    /* быстрая память, недоступна для DMA */
}

_estack = ORIGIN(RAM) + LENGTH(RAM);                /* стек растёт вниз от конца RAM */

SECTIONS
{
  .isr_vector : { KEEP(*(.isr_vector)) } ＞ FLASH    /* таблица векторов — в начале flash */
  .text   : { *(.text*) *(.rodata*) KEEP(*(.init)) KEEP(*(.fini)) } ＞ FLASH
  .ARM.exidx : { *(.ARM.exidx*) } ＞ FLASH

  _sidata = LOADADDR(.data);                        /* откуда копировать начальные значения */
  .data : { _sdata = .; *(.data*) . = ALIGN(4); _edata = .; } ＞ RAM AT ＞ FLASH
  .bss  : { _sbss = .; __bss_start__ = .; *(.bss*) *(COMMON) . = ALIGN(4);
            _ebss = .; __bss_end__ = .; } ＞ RAM
  PROVIDE(end = _ebss);                             /* начало кучи, если она понадобится */
  .ccm (NOLOAD) : { *(.ccm*) } ＞ CCM                /* «горячие» данные: фильтры, ПИД */
}

Сценарий определяет символы _sidata, _sdata, _edata, _sbss и _ebss, которыми пользуется код запуска на третьем и четвёртом шагах. Переменная размещается в CCM атрибутом __attribute__((section(".ccm"))). Секция объявлена как NOLOAD, поэтому такие переменные не обнуляются кодом запуска и должны инициализироваться программой.

6. Счётчик тактов и аварийная остановка

Счётчик тактов DWT

Блок трассировки ядра содержит 32-битный счётчик CYCCNT, который увеличивается на единицу каждый такт ядра. На частоте 168 МГц его разрешение около 6 нс, а переполнение наступает примерно через 25,6 секунды. Счётчиком измеряется время выполнения фрагментов кода: разность двух показаний, вычисленная в беззнаковой арифметике, верна и при переполнении.

Обработчик аварийной остановки

При обращении по недопустимому адресу, делении на ноль с включённой проверкой или ошибке выравнивания ядро вызывает обработчик HardFault_Handler. Перед вызовом ядро сохраняет в стеке восемь регистров, среди них адрес инструкции, на которой произошла авария.

Файл hal/stm32f4/clock_stm32.c

volatile uint32_t g_fault_regs[8];      /* R0–R3, R12, LR, PC, xPSR в момент аварии */

void HardFault_Handler(void)
{
    uint32_t *sp;
    /* Бит 2 в LR показывает, какой стек использовался: MSP или PSP. */
    __asm volatile ("tst lr, #4\n ite eq\n mrseq %0, msp\n mrsne %0, psp"
                    : "=r"(sp));
    for (int i = 0; i != 8; i++) g_fault_regs[i] = sp[i];
    __BKPT(0);                          /* остановка в отладчике: смотрим g_fault_regs[6] (PC) */
    for (;;) { }
}

Шестой элемент массива g_fault_regs — регистр PC. Команда info line *0x08000abc в отладчике GDB показывает строку исходного кода по этому адресу.

7. Практика

void test_pll_8mhz_crystal_gives_168mhz_and_usb_48mhz(void)
{
    pll_cfg_t c;
    TEST_ASSERT_TRUE(pll_calc(8000000u, 168000000u, &c));
    TEST_ASSERT_EQUAL_UINT32(4, c.m);              /* вход VCO 2 МГц */
    TEST_ASSERT_EQUAL_UINT32(168, c.n);
    TEST_ASSERT_EQUAL_UINT32(2, c.p);
    TEST_ASSERT_EQUAL_UINT32(7, c.q);
    TEST_ASSERT_EQUAL_UINT32(168000000u, c.sysclk_hz);
    TEST_ASSERT_EQUAL_UINT32(48000000u, c.usb_hz);
    TEST_ASSERT_EQUAL_UINT32(5, flash_wait_states(c.sysclk_hz));
}

8. Как это сделано в больших прошивках

• Betaflight использует собственный сценарий компоновщика stm32_flash_f405.ld. В нём область CCM получает два псевдонима: STACKRAM и FASTRAM: в CCM размещаются стек и данные, помеченные макросами FAST_DATA и FAST_DATA_ZERO_INIT. В файле build_config.h прямо указано, что на F4 прямой доступ к памяти в CCM невозможен.
• Файл system_stm32f4xx.c в Betaflight и INAV основан на файле производителя и содержит ту же последовательность: такты ожидания, умножитель, переключение на него.
• ArduPilot не хранит настройку тактирования в коде вручную: сценарий chibios_hwdef.py генерирует её из строки OSCILLATOR_HZ 8000000 файла hwdef.dat.
• В PX4 после запуска операционной системы NuttX выполняется сценарий rcS, который запускает модули прошивки по очереди. Это пример того, что в крупной прошивке функция main — лишь начало длинной цепочки запуска.

9. Проверьте себя

1. Какие два слова читает ядро Cortex-M4 из начала флеш-памяти после сброса?
2. Почему в функции SystemInit нельзя сохранять значения в глобальные переменные?
3. Рассчитайте коэффициенты умножителя частоты для кварца 8 МГц и частоты ядра 168 МГц.
4. Почему буфер приёма с прямым доступом к памяти нельзя размещать в CCM?
5. С какой частотой тактируются таймеры шины APB1 при частоте шины 42 МГц и почему?
6. Как найти строку кода, вызвавшую аварийную остановку?

10. Чек-лист самопроверки

• Тесты test_pll_* пройдены на компьютере
• Прошивка работает на частоте 168 МГц, светодиод мигает быстрее, чем в уроке S2
• Измерено число тактов пустого цикла до и после настройки тактирования
• Намеренная авария найдена по регистру PC
• Объяснено, какие данные BeeFC будет размещать в CCM и почему
